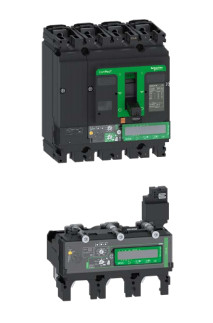

Schneiders Original MicroLogic 4.2/4.3/7.2E/7.3E & AL Industriële schakelaar

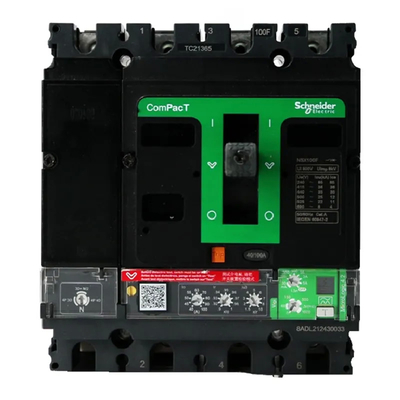

Compact NSX

De ComPacT NSX gevormde casing circuit breaker (MCCB) is ontworpen om de ruimte en breekcapaciteit te optimaliseren.

Specificatie:

---Flexibele installatie in elke positie: schakelbord of wandmontage
--- Nominale stroom: 16 tot 630 A
---9 breekcapaciteit voor de twee maten schakelaars:
- tot 250 A: 25, 36, 50, 70, 100, 150, 200 kA bij 415 V

- tot 630 A: 36, 50, 70, 100, 150, 200 kA bij 415 V

- beide afmetingen van schakelaars met 75 en 100 kA bij 690 V

---1, 2, 3 en 4-pool versies beschikbaar
---Groot scala aan elektronische en thermo-magnetische beschermingsmiddelen
---Geavanceerde trip-eenheid met ingebouwde vermogenstemperatuur: I, U, P, E, THD, f, CosPhi
---Verwisselbare trip-eenheden om uw paneel te upgraden met slimmere functies
--- aansluit- en aansluitkabelsystemen en communicatieapparatuur
--- Een groot aantal opties voor hulpmiddelen en accessoires (op het terrein te installeren)
---Integreerde bescherming tegen aardlekkage via MicroLogic Vigi (aardlekkage-circuitbreaker - ELCB)

Elektronisch geïntegreerde circuitbreaker tegen lekken
Kleine afmetingen, hoge prestaties, integratie van distributiebescherming en lekkagebescherming
Integratie in één elektronische reisunit
400-630A thermisch-magnetisch gegoten casing circuitbreaker
Hoge stroom magnetische thermische schakelaar, flexibele en betrouwbare bescherming
Universaal elektrisch werkmechanisme
Nieuw ontwerp, directe aandrijving, breedspanningsvoeding
MicroLogic 5B elektronische trip unit en complete schakelaar
Volledige dekking van de stroom, volledige parameter verstelbaar, elke bescherming kan worden gesloten
met een vermogen van niet meer dan 50 W
Dezelfde grootte, twee sets van onafhankelijke droge contacten, kunnen worden aangesloten op verschillende, secundaire spanningen

Toepassingen
Een uitstekende keuze voor alle standaard- en specifieke toepassingen, waaronder:

Standaardtoepassingen: industrie, gebouwen, infrastructuur
Specifieke toepassingen die hoge prestaties vereisen: scheepvaart, olie- en gaswinning en -verwerking, mijnbouw, productie van metalen en mineralen en datacenters
Systemen voor bronwisseling (TransferPact): dienstensector (operatiekamers, computerkamers van ziekenhuizen, ), industrie (assemblagelijnen, scheepsmachinezalen, enz.), infrastructuur (baan, spoorweg, enz.)

Kenmerkend
Nominale stroom	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Huidige ratings voor reiseenheden	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
Breekcapaciteit	16, 25, 36, 50, 70, 100, 150, 200KA en Ics=100%Icu;
Tipe reiseenheid	thermomagnetische, elektronische;
Beschermingstype	Distributiebescherming, lekkagebescherming, motorbescherming;
Installatiemethode	Vaste, aansluitbare, uitneembaar type;
Operatiemodus	Schakel het handvat aan, draai het handvat, verleng het rotatiehandvat, elektrisch bedieningsmechanisme, breekcapaciteit;
