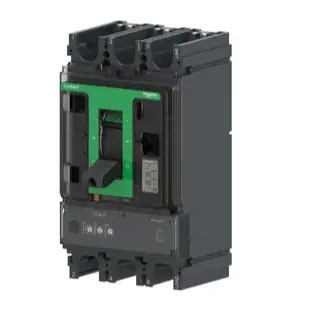

Schneiders originele 400-630A thermisch-magnetische gevormd geval schakelaar

Compact NSX

Het framestroombereik van de ComPact NSX is van 100A tot 630A, en de breekniveaus zijn 36KA, 50KA, 70KA, 100KA en 150KA.roterende handgreepEr zijn veel opties voor trip-eenheden, zoals TM, Mic2.2Mic 2.3, enzovoort, om functies te bereiken zoals distributiebescherming, motorbescherming, generatorbescherming, 400Hz-toepassing, laadschakelaar en dual power switching systeem.Eenheden van het type A of E kunnen een verscheidenheid aan vermogen parameters meten, kan de schapdeurenweergave FDM121 de door alle trip-eenheden gemeten informatie weergeven,en de Modbus-communicatiemodule kan worden gebruikt met BSCM (circuit breaker status control module) en elektrische bediening met communicatiefunctie om vier afstandsfuncties te bereiken.

Specificatie:

---Flexibele installatie in elke positie: schakelbord of wandmontage
--- Nominale stroom: 16 tot 630 A
---9 breekcapaciteit voor de twee maten schakelaars:
- tot 250 A: 25, 36, 50, 70, 100, 150, 200 kA bij 415 V

- tot 630 A: 36, 50, 70, 100, 150, 200 kA bij 415 V

- beide afmetingen van schakelaars met 75 en 100 kA bij 690 V

---1, 2, 3 en 4-pool versies beschikbaar
---Groot scala aan elektronische en thermo-magnetische beschermingsmiddelen
---Geavanceerde trip-eenheid met ingebouwde vermogenstemperatuur: I, U, P, E, THD, f, CosPhi
---Verwisselbare trip-eenheden om uw paneel te upgraden met slimmere functies
--- aansluit- en aansluitkabelsystemen en communicatieapparatuur
--- Een groot aantal opties voor hulpmiddelen en accessoires (op het terrein te installeren)
---Integreerde bescherming tegen aardlekkage via MicroLogic Vigi (aardlekkage-circuitbreaker - ELCB)

400-630A Thermal Magnetic Molded Case Circuit BreakerSpecificatie:

Dubbele roterende contactstructuur, maximaal breken Ics=100%Icu=150kA
Uitstekende stroombeperkende prestaties en energie-afsluitfunctie, waardoor de schade van storingstroom aan elektrische apparatuur wordt verminderd
Frame-stroom: 400/630A
Nominale stroom (40°C): 400/500/600A
Breekcapaciteit: Ics=100%Icu=36/50/70/100/150kA
Nominale spanning Ue=690V
Isolatiespanning Ui= 800V
Aantal palen: 3P3D/4P4D
TMA: TMA-eenheid
Ir=0,7-1 In verstelbaar
Ii=4-10 In verstelbaar

Toepassingen
Een uitstekende keuze voor alle standaard- en specifieke toepassingen, waaronder:

Standaardtoepassingen: industrie, gebouwen, infrastructuur
Specifieke toepassingen die hoge prestaties vereisen: scheepvaart, olie- en gaswinning en -verwerking, mijnbouw, productie van metalen en mineralen en datacenters
Systemen voor bronwisseling (TransferPact): dienstensector (operatiekamers, computerkamers van ziekenhuizen, ), industrie (assemblagelijnen, scheepsmachinezalen, enz.), infrastructuur (baan, spoorweg, enz.)

Kenmerkend
Nominale stroom	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Huidige ratings voor reiseenheden	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
Breekcapaciteit	16, 25, 36, 50, 70, 100, 150, 200KA en Ics=100%Icu;
Tipe reiseenheid	thermomagnetische, elektronische;
Beschermingstype	Distributiebescherming, lekkagebescherming, motorbescherming;
Installatiemethode	Vaste, aansluitbare, uitneembaar type;
Operatiemodus	Schakel het handvat aan, draai het handvat, verleng het rotatiehandvat, elektrisch bedieningsmechanisme, breekcapaciteit;
