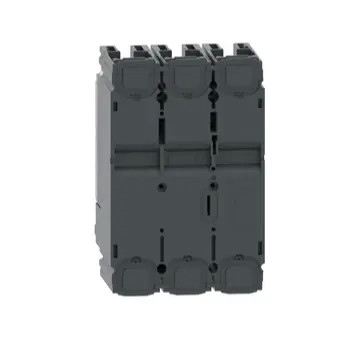

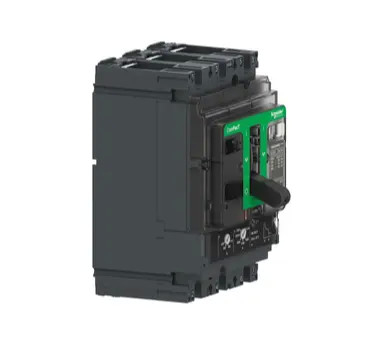

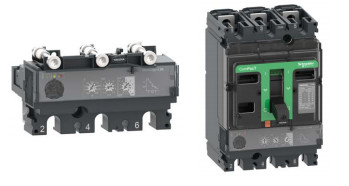

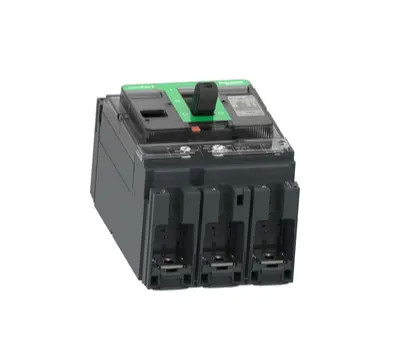

Schneiders Original MicroLogic 5B Electronic Trip Units Complete circuit breakers

Compact NSX

ComPact NSX is een nieuwe generatie van door Schneider Electric gelanceerde gevormde casing-circuitbreakers.maar integreert ook uitgebreide energiebeheersfuncties, wordt een meet-, beheers- en communicatietool voor energiebesparing en emissiereductie.

Specificatie:

---Flexibele installatie in elke positie: schakelbord of wandmontage
--- Nominale stroom: 16 tot 630 A
---9 breekcapaciteit voor de twee maten schakelaars:
- tot 250 A: 25, 36, 50, 70, 100, 150, 200 kA bij 415 V

- tot 630 A: 36, 50, 70, 100, 150, 200 kA bij 415 V

- beide afmetingen van schakelaars met 75 en 100 kA bij 690 V

---1, 2, 3 en 4-pool versies beschikbaar
---Groot scala aan elektronische en thermo-magnetische beschermingsmiddelen
---Geavanceerde trip-eenheid met ingebouwde vermogenstemperatuur: I, U, P, E, THD, f, CosPhi
---Verwisselbare trip-eenheden om uw paneel te upgraden met slimmere functies
--- aansluit- en aansluitkabelsystemen en communicatieapparatuur
--- Een groot aantal opties voor hulpmiddelen en accessoires (op het terrein te installeren)
---Integreerde bescherming tegen aardlekkage via MicroLogic Vigi (aardlekkage-circuitbreaker - ELCB)

Frame-stroom: 100/160/250/400/630A
Nominale stroom: In=25-630A
LSI-driefasige bescherming, Ir, Tr, Isd, Tsd, Ii, alle parameters verstelbaar
Langdurige vertraging, korte vertraging, onmiddellijke afsluiting van de beveiliging, optioneel

Toepassingen
Een uitstekende keuze voor alle standaard- en specifieke toepassingen, waaronder:

Standaardtoepassingen: industrie, gebouwen, infrastructuur
Specifieke toepassingen die hoge prestaties vereisen: scheepvaart, olie- en gaswinning en -verwerking, mijnbouw, productie van metalen en mineralen en datacenters
Systemen voor bronwisseling (TransferPact): dienstensector (operatiekamers, computerkamers van ziekenhuizen, ), industrie (assemblagelijnen, scheepsmachinezalen, enz.), infrastructuur (baan, spoorweg, enz.)

Kenmerkend
Nominale stroom	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Huidige ratings voor reiseenheden	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A;
Breekcapaciteit	16, 25, 36, 50, 70, 100, 150, 200KA en Ics=100%Icu;
Tipe reiseenheid	thermomagnetische, elektronische;
Beschermingstype	Distributiebescherming, lekkagebescherming, motorbescherming;
Installatiemethode	Vaste, aansluitbare, uitneembaar type;
Operatiemodus	Schakel het handvat aan, draai het handvat, verleng het rotatiehandvat, elektrisch bedieningsmechanisme, breekcapaciteit;
