E-Cell MK-3MiniHT is de enige laboratorium- en farmaceutische elektrodeioniseringsstapel (EDI) die is ontworpen om:
• Voorziet in ultrazuiver water voor farmaceutische toepassingen.
• Laat warm water sanitizerbaar zijn tot 85°C gedurende 160 cycli.
• Gebruik zonder recirculatie van het concentratum en zonder injectie van pekelwater.
• Geen aanscherping van de stapelbouten vereist.
• Geen lekken, gegarandeerd.
• Werken met een laag vermogen, < 150VDC.
Beschrijving en gebruik:

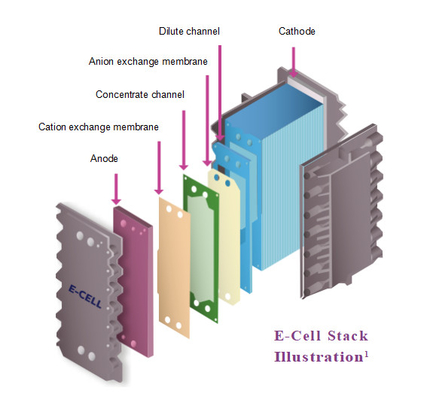

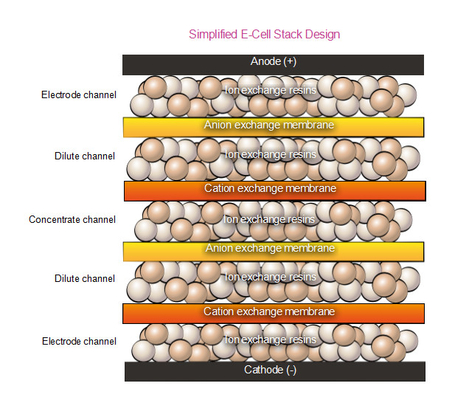

E-Cell MK-3MiniHT-stacks zijn EDI-stacks die met warm water kunnen worden gereinigd en die elektrische stroom gebruiken om water met omgekeerde osmose (RO) te deioniseren en te poetsen.Het productwater voor de MK-3MiniHT overschrijdt de USP-kwaliteitsniveaus die vereist zijn in de huidige farmaceutische toepassingen..
Typische toepassingen:
• Farmaceutisch
• Laboratorium
Vervaardiging
|
Vervaardiging
|
Suez
|
|
Reeks
|
E-cell
|
|
Modelnummer
|
MK-3MiniHT
|
|
Deelnummer
|
3044124
|
|
Toepassingen
|
Typische prestaties - Productkwaliteit -
Resistiviteit: > 10 MOhm-cm
TOC: < 500 ppb
Verzorging met warm water - Aantal sanitaire cycli van 1 uur: 160 cycli
Reinigingstemperatuur: 176 tot 185oF / 80 tot 85oC
Max. sanitaire inlaatdruk: 2,1 bar 30 psi
Operatieparameters-
Terugwinning: tot 92%
Concentratiestroom: Contro-stroom - Standaard, gelijkstroom ?? < 0,1 ppm (als CaCO3) voedingshardheid
Spanning: 0 tot 150 VDC
Amperage: 0 tot 5,2 ADC
Inlaatdruk (tegenstroom) - 60 tot 90 psi (4,1 tot 6,2 bar)
(Co-stroom) - 45 tot 90 psi (3,1 tot 6,2 bar)
Drukdaling bij nominale stroom: 20 tot 35 psi (1,4 tot 2,4 bar)
Maximale specificaties voor toevoerwater:
Invoerwater - totale uitwisselbare anionen (TEA als CaCO3): < 25 mg/l < 25 ppm
Voedingswater ️ Leiding, NaHCO3-equivalent < 43 μS/cm < 43 μS/cm
Temperatuur: 4,4 tot 40oC 40 tot 104oF
Totale hardheid (als CaCO3): < 1,0 mg/l < 1,0 ppm
Silicium (SiO2): < 1,0 mg/l < 1,0 ppm
Totale organische koolstof, TOC als C: < 0,5 mg/l < 0,5 ppm
Totale chloor: < 0,05 mg/l < 0,05 ppm
|
|
Beschrijving
|
Nominale stroom: 5 gpm (1,14 m3/uur)
Stroombereik: 2,2 ∼ 6,7 gpm (0,5 ∼ 1,52 m3/uur)
|
|
Verzendgewicht
|
107 lbs (49 kg)
|
|
Algemene duur
|
28 cm
|
|
Algemene breedte
|
30 cm
|
|
Algemene lengte
|
24" (61 cm)
|

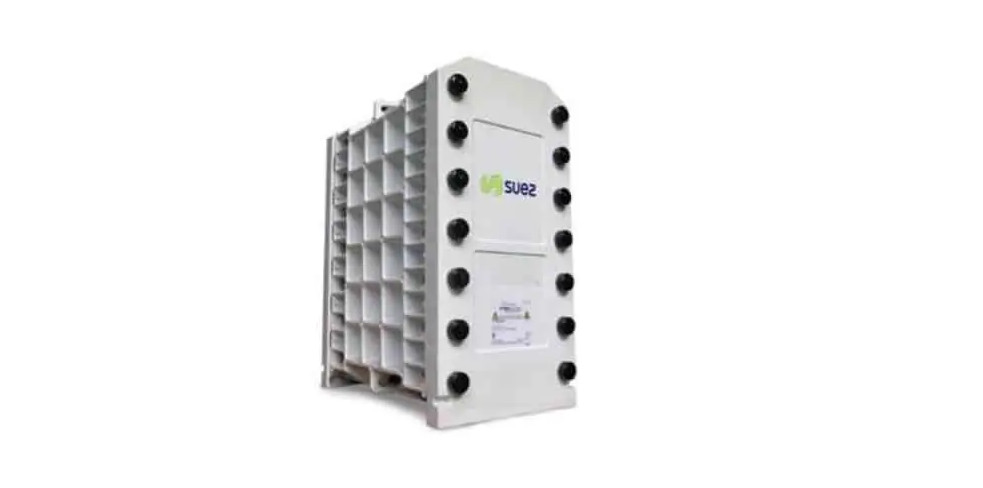

De volgende figuur toont GE, Suez en Veolia van links naar rechts (alle hetzelfde product:VeoliaEDI-module)
Het productwater van de E-Cell MK-3MiniHT is ideaal geschikt voor kleinschalige industriële toepassingen, waarbij het de kwaliteitsnormen van USP, EP en andere farmacopeeën overtreft.Het is betrouwbaar voor gebruik in verschillende toepassingen zoals water voor injectiesOm het ontwerpproces te vergemakkelijken en het vertrouwen in uw EDI-toepassing verder te vergrotenVeolia verstrekt prestatieprognoses en garanties voor de E-Cell via de Winflows*-software of via rechtstreeks contactDit zorgt ervoor dat u de E-Cell MK-3MiniHT gemakkelijk en nauwkeurig kunt integreren in uw waterzuiveringsbehoeften.
De kwaliteitsborging voor de E-Cell MK-3MiniHT Stack is strikt en voldoet aan meerdere internationale normen en certificeringen.de naleving van verschillende veiligheids- en milieuregelsAlle materialen die in direct contact komen met de door de E-Cell MK-3MiniHT-stack verwerkte vloeistoffen voldoen aan de eisen van de FDA, waardoor voedselveiligheid wordt gegarandeerd.het is gecertificeerd met UKCA, die de conformiteit met de Britse normen weerspiegelt.
vervaardigd in een installatie die voldoet aan de normen ISO 9001 (kwaliteitsmanagement) en ISO 14001 (milieumanagement),De E-Cell MK-3MiniHT-stack toont verder aan dat het zich inzet voor uitmuntendheid op het gebied van productkwaliteit en duurzaamheid op milieugebied.Bovendien is de stapel Halal gecertificeerd door de Islamitische Voedsel- en Voedingsraad van Amerika (IFANCA®),om de geschiktheid ervan te valideren voor gebruik in toepassingen die betrekking hebben op halal-dieetbeperkingenDeze uitgebreide reeks kwaliteitsbewakingsmaatregelen zorgt ervoor dat de E-Cell MK-3MiniHT-stack voldoet aan de hoogste normen inzake veiligheid, kwaliteit en betrouwbaarheid.
|
MK-3MiniHT Stapel Specificaties
|
|
Nominale Stroom
|
1.14 m3/h 5.0 gpm)
|
|
Stroom Het percentage Bereik
|
0.5 ¢1.6 m3/h 2.2.27.0 gpm)
|
|
Vervoer Gewicht
|
57 kg (126 (kg)
|
|
Afmetingen
(breedte x hoogte x diepte)
|
30 cm x 61 cm x 29 cm
12 ¢ x 24 ¢ x 12 ¢
|
|
Producten Water KwaliteitNotitie 1
|
|
Garanties Beschikbaar
|
|
Resistiviteit
|
≥ 10 (Pharmaceutisch) of
≥ 16 MOhm-cm (Industriële)
|
|
Natrium
|
≤ 3 ppb (industrieel)
|
|
andere, van katoen (SiO2)
|
Als laag als 5 ppb(industrieel)
|
|
Typisch Verwijdering Efficiëntie
|
|
Natrium
|
≥ 990,9% verwijdering
|
|
andere, van katoen (SiO2)
|
Opstaan. naar 99% verwijdering
|
|
WerkenParameters
|
|
Herstel
|
Opstaan. naar 93%
|
|
Spanning
|
0 ¢ 150 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Inlaat Druk Notitie 2
|
≤ 6.9 bar (100 (psi)
|
|
Druk Laat vallen. Notitie 3
|
1.4 ¢2.8 bar (20 ¢40 (psi)
|
|
Sanitisatie met warm water Cycli
|
160
|
|
Maximaal ReinigingTemperatuur
|
85oC - Wat is dat?
|
|
Maximaal Sanitisatie-inlaatdruk
|
2.1 bar (30 (psi)
|
|
Voeder Water Specificaties Notitie 4
|
|
Totaal uitwisselbare anionen
(TEA als CaCO3)Notitie 5
|
≤ 68.2ppm
|
|
Leidingkracht Gelijkwaardig
|
≤ 117μS/cm
|
|
Temperatuur
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Totale hardheid (als CaCO)3)Toelichting 6
|
≤ 1.0ppm
|
|
Silicium (SiO)2)Noot 7
|
≤ 1.0ppm
|
|
Totaal Biologisch Koolstof (TOC als C)
|
≤ 0.5ppm
|
|
TotaalChloor
|
≤ 0.05 ppm
|
|
Fe, Mn, H2S
|
≤ 0.01 ppm
|
|
Bor Notitie 8
|
≤ 1.0ppm
|
|
pH
|
4 naar11
|
|
Olie &Gras
|
Geen detecteerbaar
|
|
Deeltjes Notitie 9
|
ROdoordringen
|
|
Oxidatie Agenten
|
Geen detecteerbaar
|
|
Kleur Notitie 10
|
≤ 5APHA
|
Opmerkingen over de E-Cell MK-3MiniHT Stack:
1Het wordt aanbevolen om de verwachte waterkwaliteit, weerstand, natriumgehalte,en silica prestatiegaranties onder de gespecificeerde ontwerpomstandighedenVoor boor of andere garanties kunt u contact opnemen met Veolia voor nadere informatie.
2De inlaatdruk wordt bepaald door verschillende factoren, waaronder de drukvereisten voor zowel de productstromen als de concentratestromen.de keuze van de tegenstroom- of gelijkstroomwerking, en de druk daalt over de stapel.
3. Nominale doorstromen en een temperatuur van 25°C zijn de referentietoestanden.
4Verwijst u naar de Winflows-projectiesoftware en de handleiding van de eigenaar van de E-Cell Stack om ervoor te zorgen dat de voedingswaterspecificaties geschikt zijn voor de ontwerpomstandigheden van het systeem.
5TEA (Total Exchangeable Anion) vertegenwoordigt de totale concentratie anionen in het voerwater, inclusief de bijdragen van OH-, CO2 en SiO2.Het is van essentieel belang Winflows te gebruiken om te bevestigen dat het toevoerwater TEA onder de specifieke bedrijfsomstandigheden van de toepassing aanvaardbaar is.De aangegeven tabelwaarde is gebaseerd op de minimumstroom en de maximale temperatuur.
6De hardheidsgrens van het voedingswater van 1,0 ppm als CaCO3 is specifiek van toepassing op standaard tegenstroomstroom.de toegestane hardheid van het toevoerwater daalt tot 0.1 ppm als CaCO3.
7De toegestane silicagrens wordt verlaagd wanneer de stroom de nominale waarde overschrijdt. Bovendien wordt de grens verder verlaagd tot 0,5 ppm indien de hardheid van het toevoerwater hoger is dan 0,5 ppm als CaCO3.
8De borinhoud in de voeding wordt beperkt tot 0,3 ppm als B wanneer een silica-garantie of een resistiviteitsgarantie van meer dan 10 MOhm-cm vereist is.Hogere boronniveaus kunnen de prestaties van het systeem beïnvloeden.Zonder deze vereisten wordt de limiet uitgebreid tot 1,0 ppm boor.
9Omgekeerde osmose (RO) of een gelijkwaardig proces wordt aanbevolen voor de toevoer van voedingswater aan het EDI-systeem.en organische stoffen met een hoog moleculair gewicht die de ionenwisselingsmiddelen kunnen vervuilenAangezien EDI-stapels verpakte bedden van ionenwisselingsmedium bevatten die niet kunnen worden teruggewassen/fluidiseerd, is het van cruciaal belang om de RO-permeatkwaliteit te specificeren.Systemen met een open lus tussen het RO-systeem (of andere bron) en de E-Cell (e).bv. een tank, een decarbonator) moeten filters bevatten die onmiddellijk voorafgaan aan de E-Cell om deze te beschermen tegen verontreiniging door deeltjes.een absoluut filter van 5 μm of een nominaal filter van 1 μm wordt als aanvaardbaar beschouwd.
10De APHA-kleurstandaarden zijn vernoemd naar de American Public Health Association en zijn gedefinieerd door ASTM D1209.die een indicator kan zijn van de waterkwaliteit.
