MK3pharmHT - EDI-cel

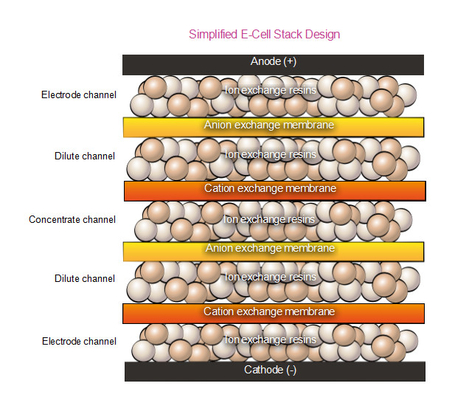

De MK-3pharmHT-module is een EDI-cel die in staat is gedemineraliseerd water te genereren met een extreem hoog zuiverheidsniveau voor farmaceutische toepassingen.De ionen worden verwijderd door middel van een ionenwisselharsDaarom zijn procesonderbrekingen en regenererende chemicaliën niet nodig om de functionaliteit te herstellen.
Bovendien kan de module een warmte-sanitisatie ondergaan (160 cycli bij T < 85 oC - P < 2,1 bar).het is mogelijk de kwaliteit van het geproduceerde water ook vanuit microbiologisch oogpunt te optimaliseren.
Technische gegevens
| Ontwerpdruk van de E-CellTMmodule |
6.2 bar |
| Werkdruk |
30,1-6,2 bar |
| Verlies van lading |
10,4-2,4 bar |
| Werktemperatuur |
4.4-40oC |
| Membraan |
Asahi Glass Corporation (AGC) |
| Ionenwisselhars |
Mitsubishi Chemical |
| Anodemateriaal |
IROx/ TiO2su Ti |
| Kathodemateriaal |
roestvrij staal |
| Afmetingen |
300 x 480 x h 610 mm |
| Gewicht |
92 kg |
| Verbindingen |
TC (1" voor diervoeders - 3/4" voor geconcentreerd) |
Prestaties:
| Minimumstroom |
1.6 m3/h |
| Maximale doorstroming |
4.6 m3/h |
| Normale stroom |
4.1 m3/h |
| Herstel |
90-95% |
| Voedingsspanning |
300 VDC (maximaal) |
| Stroom |
0.5 - 5.2 A |
| Geproduceerde waterkwaliteit |
weerstand > 10 MΩ-cm |
Het geleverde water moet aan de volgende eisen voldoen:
| Inhoud |
Eenheid |
Stroomvoorziening |
| TEA* |
ppm CaCO3 |
< 25 @ 4,1 m3/h |
| Leidingkracht |
US/cm |
< 43 |
| pH |
|
van 5 tot 9 |
| Hardheid |
ppm CaCO3 |
< 1 |
| Silica (reactief) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| Totaal chloor |
ppm |
< 0.05 |
| Fe, Mn, H2S |
ppm |
< 0.01 |
| SDI 15 minuten. |
|
< 10 |
| Verwarring |
NTU |
< 10 |
| Olie en vetten |
|
Niet detecteerbaar |
| Oxiderende stoffen |
|
Niet detecteerbaar |
| Kleur |
APHA |
< 5 |
* TEA vertegenwoordigt de totale anionbelasting, dus inclusief CO2
In ieder geval moet de module worden beschermd tegen onderdelen die de hars of de membranen kunnen beschadigen.
Opmerking: de voeding van de module moet door omgekeerde osmose worden gepermeerd of water met gelijkwaardige kenmerken hebben.de hierboven vermelde parameters moeten worden beschouwd als maximale waarden voor elke afzonderlijke verontreiniging, en de kwaliteit van het inlaatwater die verenigbaar is met een specifieke toepassing, moet per geval worden bepaald.

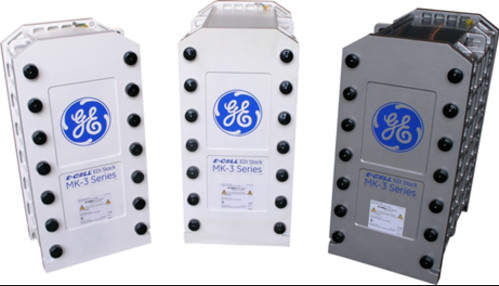

De volgende figuur toont GE, Suez en Veolia van links naar rechts (alle hetzelfde product:VeoliaEDI-module)
Typische toepassingen
De E-Cell MK-3PharmHT Stack produceert ultrazuiver water dat consequent de kwaliteitsnormen van USP, EP en andere farmacopeeën overtreft in een reeks toepassingen.
* Het produceren van water voor injectie.
* Voorziening van gezuiverd water voor farmaceutische doeleinden.
* Als bron voor laboratoriale zuiveringswatersystemen.
Om het ontwerpproces te vereenvoudigen en het vertrouwen in uw EDI-toepassing verder te vergroten,Veolia biedt prestatieprognoses en garanties voor de E-Cell MK-3PharmHT via de software Winflows* of via rechtstreeks contact.
Kwaliteitsborging
De E-Cell MK-3PharmHT Stack garandeert uitzonderlijke kwaliteit met meerdere certificeringen en nalevingen:
* CE-, RoHS-, CSA- en EAC-markering voor veiligheid en milieuvriendelijkheid.
* Alle materialen die in contact komen met door de stapel verwerkte vloeistoffen voldoen aan de FDA-voorschriften, waardoor de veiligheid voor farmaceutische en biotechnologische toepassingen wordt gewaarborgd.
* UKCA-certificering voor overeenstemming met Britse normen.
* Gemaakt in een ISO 9001 en ISO 14001 faciliteit, die kwalitatief hoogwaardige productieprocessen en duurzaamheid van het milieu garandeert.
* Halal-certificering door de Islamitische Voedsel- en Voedingsraad van Amerika (IFANCA®), die de naleving van de islamitische voedingswetten garandeert.
Deze verzekeringen zorgen voor gemoedsrust bij het gebruik van de E-Cell MK-3PharmHT-stack voor uw ultrazuivere waterbehoeften.
| MK-3PharmHT Stapel Specificaties |
| Nominale Stroom |
3.4 m3/h (15 gpm) |
| Stroom Het percentage Bereik |
1.655.4 m3/h (7,0 ¢23.8 gpm) |
| Vervoer Gewicht |
100 kg (220 (kg) |
|
Afmetingen
(breedte x hoogte x diepte)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Producten Water KwaliteitNotitie 1 |
| Garanties Beschikbaar |
| Resistiviteit |
≥ 10 Mohm...cm |
| Typisch Verwijdering Efficiëntie |
| Natrium |
≥ 990,9% verwijdering |
| andere, van katoen (SiO2) |
Opstaan. naar 99% verwijdering |
| WerkenParameters |
| Herstel |
Opstaan. naar 96% |
| Spanning |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Inlaat Druk Notitie 2 |
≤ 6.9 bar (100 (psi) |
| Druk Laat vallen. Notitie 3 |
1.4 ¢2.8 bar |
20 ¢ 40 PSI |
| Sanitisatie met warm water Cycli |
160 |
| Maximaal ReinigingTemperatuur |
85oC - Wat is dat? |
| Maximaal Sanitisatie-inlaatdruk |
2.1 bar (30 (psi) |
| Voeder Water Specificaties Notitie 4 |
|
Totaal uitwisselbare anionen
(TEA als CaCO3)Noot 5
|
≤ 63.6ppm
|
| Leidingkracht Gelijkwaardig |
≤ 109μS/cm |
| Temperatuur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Totale hardheid (als CaCO)3)Toelichting 6 |
≤ 1.0ppm |
| Silicium (SiO)2)Noot 7 |
≤ 1.0ppm |
| Totaal Biologisch Koolstof (TOC als C) |
≤ 0.5ppm |
| TotaalChloor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Notitie 8 |
≤ 1.0ppm |
| pH |
4 naar11 |
| Olie &Gras |
Geen detecteerbaar |
| Deeltjes Notitie 9 |
ROdoordringen |
| Oxidatie Agenten |
Geen detecteerbaar |
| Kleur Notitie 10 |
≤ 5APHA |
Opmerkingen over het gebruik en het gebruik van de E-Cell MK-3PharmHT-stapel:
1.Veranderingen in prestaties:Gebruik de Winflows-projectiesoftware om de verwachte waterkwaliteit, weerstand, natrium,en silica prestatie garanties op maat van uw ontwerp voorwaardenVoor boron of aanvullende garanties kunt u contact opnemen met Veolia.
2.Inlaatdrukbepaling:De inlaatdruk wordt beïnvloed door de drukvereisten voor de product- en concentratestrooms, de keuze voor tegenstroom- of gelijkstroomwerking,en de drukdaling over de stapel.
3.Nominale voorwaarden:Alle specificaties zijn gegeven bij nominale doorstroming en 25°C. Zie de Winflows-projectiesoftware voor de ontwerp-specifieke verificatie.
4.Specificaties voor voerwater:Controleer de voedingswaterspecificaties voor uw ontwerpomstandigheden met behulp van de Winflows-projectiesoftware en de handleiding van de eigenaar van de E-Cell Stack.
5.TEA (Totaal uitwisselbaar anion):TEA vertegenwoordigt de collectieve concentratie van alle anionen die in het toevoerwater aanwezig zijn, met inbegrip van de bijdragen van OH-, CO2 en SiO2.Het is essentieel om Winflows te gebruiken om ervoor te zorgen dat het voerwater TEA aanvaardbaar is onder de specifieke bedrijfsomstandigheden van de toepassingDe in de tabel vermelde waarde wordt gegeven bij minimumstroom en maximale temperatuur.
6.Grenswaarden voor de hardheid van voerwater:De maximale hardheid van het voedingswater in CaCO3 van 1,0 ppm is specifiek van toepassing op standaard tegenstroomstroom.1 ppm als CaCO3.
7.Overwegingen betreffende de grenswaarde van silicium:De toegestane silicagrens neemt af naarmate de doorstroming de nominale waarden overschrijdt. Bovendien, indien de hardheid van het toevoerswater meer dan 0,5 ppm als CaCO3 bedraagt, neemt de toegestane silicagrens af tot 0,5 ppm.
8.Borineniveau in de voeding:De borinhoud in de voeding mag niet hoger zijn dan 0,3 ppm als B wanneer er een silica-garantievereiste of een resistiviteitsgarantievereiste is die hoger is dan 10 MOhm-cm.Hogere boronniveaus kunnen de prestaties in gevaar brengen.Bij ontstentenis van deze voorschriften is de grenswaarde 1,0 ppm boor.
9.Omgekeerde osmose of gelijkwaardig voerwater:RO wordt aanbevolen omdat het EDI-voerwater grotendeels vrij is van deeltjes, colloïdaal materiaal en organische stoffen met een hoog moleculair gewicht die ionenwisselingsmedium kunnen vervuilen.Dit is van cruciaal belang, aangezien EDI-stacks niet kunnen worden teruggewassen/fluïdeerd om deeltjes te verwijderenSystemen met een open configuratie tussen de RO (of een andere bron) en de E-Cell moeten filters bevatten voor de E-Cell om te beschermen tegen deeltjesverontreiniging.een absoluut of nominaal filter van 5 μm is geschikt.
10.APHA-kleurstandaard:APHA verwijst naar de kleurstandaard/schaal die is genoemd naar de American Public Health Association en wordt gedefinieerd door ASTM D1209.
Zie de Winflows-projectiesoftware en andere relevante documentatie voor gedetailleerde en specifieke informatie over de werking en het onderhoud van de E-Cell MK-3PharmHT-stack.
Voor meer modellen klikt u op:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van het gebruik van de methode voor het bepalen van de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde criteria.
Voorbeelden van de prestaties van EDI-technologie met e-cell
E-Cell EDI-technologie is met succes toegepast in verschillende industrieën zoals elektriciteit, aardolie, chemie, staal, farmaceutische en elektronische industrieën.
Voor aanvraaggevallen:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de steunmaatregel.
