| Model: |
E-CELL-3X-norm |
waterstroom: |
5 m3/uur |
| Waterstroombereik: |
2.27-6.36 m3/uur |
Verzendgewicht: |
150 kg |
| Inlaatdruk van water |
4.8-6.9bar (70-100psi) |
Drukdaling bij standaardstroom |
1.4-2.4 bar (20-35 psi) |
| Afmetingen (W × H × D) |
30 cm × 61 cm × 48 cm(12×24×19) |
Silicium (SiO2) tot t |
99% |
E-CELL-3X-module voor industriële elektrodeionisatie (EDI)
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X is een elektrodeionisatie- (EDI) -module die elektrische stroom gebruikt om het omgekeerde osmosewater te deioniseren en te polijsten.Het water dat door E-CELL-3X wordt geproduceerd, is ultrazuiver water., die geschikt is voor de meest veeleisende industrieën met de huidige eisen aan waterkwaliteit.De Amerikaanse GE E-CELL-3X EDI-module gebruikt modulaire technologie en kan zich aanpassen aan verschillende vereisten voor waterbehandeling door verschillende modules te matchenDeze modulaire technologie is nu een technische standaard geworden en biedt een sterke garantie voor de productie van hoogzuiver water in industrieën als elektriciteitsopwekking, micro-elektronica,fijne chemicaliën, en farmaceutische producten.
Beschrijving en gebruik

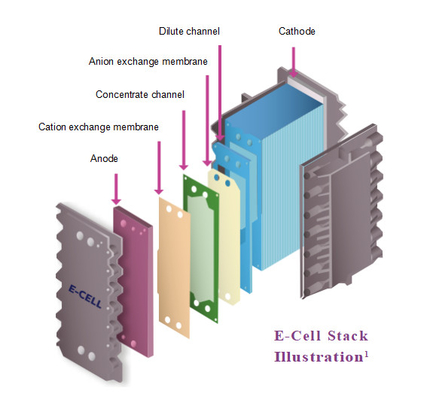

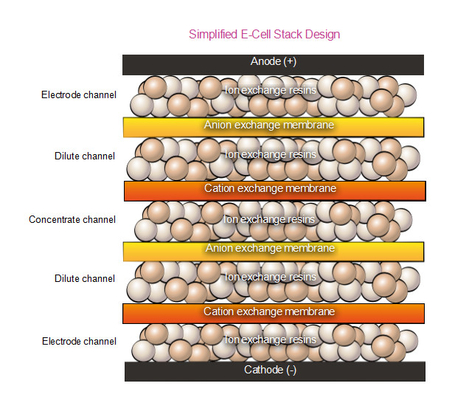

EDI combineert traditionele ionenwisselharsen en elektrodialysetechnologie om verontreinigende ionen uit water te verwijderen. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberTegelijkertijd kan gelijkstroom watermoleculen ioniseren tot waterstof- en hydroxide-ionen en de hars voortdurend regenereren.EDI kan continu en voorspelbaar zuiver water produceren.
Kwaliteitsnormen
Gecertificeerd met CE, UL en CSA; vervaardigd in een ISO 9001:2000 gecertificeerde installatie.
E-CELL-3X-EDI-module prestatiekenmerken
• Resistiviteit: groter dan 16 MΩ.cm
• Natrium: minder dan 3 ppb
• Silica (SiO2) verwijdering: tot 99% of minder dan 5 ppb
• Borverwijdering: meer dan 95%
• Terugwinning: maximaal 95%
• Concentratiestroom: tegengesteld aan de waterstroom
• Spanning: 0 - 300 VDC
• Stroomintensiteit: 0 - 5,2 ADC
• Inlaatdruk: 4,8 - 6,9 bar 70 - 100 psi
• Drukdaling bij standaardstroom: 1,4 - 2,4 bar 20 - 35 psi
De volgende figuur toont GE, Suez en Veolia van links naar rechts (alle hetzelfde product:VeoliaEDI-module)
Typische toepassingsscenario's
Het productwater van de E-Cell-3X kan betrouwbaar worden gebruikt voor de meest veeleisende ultrazuivere watertoepassingen van vandaag, waaronder maar niet beperkt tot:
- Ultrazuiver water voor het spoelen van halfgeleiderchips, zonnepanelen en andere micro-elektronische apparaten.
- gedemineraliseerd voedingswater voor hogedrukketels in elektriciteitscentrales en andere zware industrieterreinen.
- Ultrazuiver water voor groene waterstofopwekking in elektrolysers.
Voor een gemakkelijker ontwerp en meer vertrouwen in uw EDI-applicatie bieden wij prestatievoorspellingen en garanties van E-Cell, die u kunt verkrijgen via de Winflows* software of door contact met ons op te nemen.
Kwaliteitsborging
- CE, RoHS, CSA & EAC gemarkeerd
- Geproduceerd in een ISO 9001 en ISO 14001 installatie
- Gecertificeerd door UKCA
-E-Cell-3X stacks zijn Halal gecertificeerd door de Islamitische Voedsel- en Voedingsraad van Amerika (IFANCA®)
| E-Cell-3X Stapel Specificaties |
| Nominale Stroom |
5.0 m3/h (22 gpm) |
| Stroom Het percentage Bereik |
2.3 ¢ 6.4 m3/h (10 ¢ 28 gpm) |
| Vervoer Gewicht |
165 kg (364 (kg) |
|
Afmetingen
(breedte x hoogte x diepte)
|
30 cm x 61 cm x 72 cm 12 x 24 x 29 |
| Producten Water KwaliteitNotitie 1 |
| Garanties Beschikbaar |
| Resistiviteit |
≥ 16 Mohm...cm |
| Natrium |
≤ 3ppb |
| andere, van katoen (SiO2) |
Als laag als 5ppb |
| Bor |
Als laag als 0.08 ppb |
| Typisch Verwijdering Efficiëntie |
| Natrium |
≥ 990,9% verwijdering |
| andere, van katoen (SiO2) |
Opstaan. naar 99% verwijdering |
| Bor |
Opstaan. naar 96% verwijdering |
| WerkenParameters |
| Herstel |
Opstaan. naar 97% |
| Spanning |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Inlaat Druk Notitie 2 |
≤ 6.9 bar (100 (psi) |
| Druk Laat vallen. Notitie 3 |
1.4 ¢2.8 bar (20 ¢40 (psi) |
| Voeder Water Specificaties Notitie 4 |
|
Totaal uitwisselbare anionen
(TEA als CaCO3)Noot 5
|
≤ 65 ppm
|
| Geleidbaarheidsequivalent |
≤ 112μS/cm |
| Temperatuur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Totale hardheid (als CaCO)3)Toelichting 6 |
≤ 1.0ppm |
| Silicium (SiO)2)Noot 7 |
≤ 1.0ppm |
| Totaal Biologisch Koolstof (TOC als C) |
≤ 0.5ppm |
| TotaalChloor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Notitie 8 |
≤ 1.0ppm |
| pH |
4 naar11 |
| Olie &Gras |
Geen detecteerbaar |
| Deeltjes Notitie 9 |
ROdoordringen |
| Oxidatie Agenten |
Geen detecteerbaar |
| Kleur Notitie 10 |
≤ 5APHA |
Vermelding:
1De werkelijke prestaties kunnen variëren afhankelijk van de omstandigheden op de locatie.Natrium- en silicaprestatiegaranties onder ontwerpomstandighedenNeem contact met ons op voor boor of andere garanties.
2De inlaatdruk wordt bepaald door de drukvereisten voor de product- en concentratestrooms, de keuze voor tegenstroom- of gelijkstroomwerking en de drukdaling van de stapel.
3. bij nominale stroom en 25°C. Zie Winflows Prediction Software om de ontwerpvoorwaarden te controleren.
4Verwijzingen naar Winflows Prediction Software en de E-Cell Stack Operating Manual om de specificaties van het toevoerwater te verifiëren onder ontwerpomstandigheden.
5. TEA (ppm als CaCO3) - Totale uitwisselbare anionen, dit vertegenwoordigt de concentratie van alle anionen in het toevoerwater, met inbegrip van de bijdragen van OH-, CO2 en SiO2.De windstromen moeten worden gebruikt om te bevestigen dat het toevoerwater TEA aanvaardbaar is onder de operationele omstandigheden van de gegeven toepassing.De in de tabel vermelde waarden worden gegeven bij minimumstroom en maximale temperatuur.
6De maximale hardheid van het voedingswater als CaCO3 van 1,0 ppm geldt alleen voor standaard tegenstroomwerking.
7Bij snelheden boven de nominale stroom wordt de toegestane silicagrens verlaagd.
8Wanneer er een garantievereiste voor silica bestaat of een garantievereiste voor resistiviteit hoger is dan 10 MOhm-cm, wordt het borinhoud in de toevoer beperkt tot 0,3 ppm als B, aangezien hogere borinhoud de prestaties kan beïnvloeden..Bij gebrek aan deze voorschriften is de grenswaarde 1,0 ppm boor.
9Omgekeerde osmose (RO) of gelijkwaardig voedingswater: RO levert voedingswater aan de EDI dat in wezen vrij is van deeltjes, colloïdale materialen,en hoog moleculair gewicht organische stof die de ionenwisselingsmedium kan vervuilenAangezien de EDI-stapel verpakte bedden van ionenwisselingsmedium bevat die niet kunnen worden teruggewassen/fluïdeerd om deeltjes te verwijderen, moet de kwaliteit van het RO-permeat worden gespecificeerd.Systemen met een open systeem tussen het RO-systeem (of een andere bron) en de E-Cell (e).bv. opslagtank, decarbonator) moet een filter direct voor de E-Cell worden geïnstalleerd om de E-Cell te beschermen tegen verontreiniging door deeltjes.een absoluut filter van 5 μm of een nominaal filter van 1 μm is aanvaardbaar.
APHA - Kleurstandaard/schaal vernoemd naar de American Public Health Association en gedefinieerd door ASTM.
Voor meer modellen klikt u op:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van het gebruik van de methode voor het bepalen van de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde criteria.
Voorbeelden van de prestaties van EDI-technologie met e-cell
E-Cell EDI-technologie is met succes toegepast in verschillende industrieën zoals elektriciteit, aardolie, chemie, staal, farmaceutische en elektronische industrieën.
Voor aanvraaggevallen:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de steunmaatregel.
