E-Cell MK-3 is ontworpen om
• Ultrazuiver water leveren voor industriële toepassingen zoals elektriciteit, halfgeleiders en algemene industrie.
• Productie van water van gemengde kwaliteit.
• Het is niet nodig dat er bij de regeneratie van de ionenwisselhars in de stapel een bijtende stof of zuur wordt gebruikt.
• Garanderen dat er geen lekken zijn.
• De injectie van pekelwater en concentraterecirculatie worden afgeschaft, waardoor het systeemontwerp vereenvoudigd wordt.
Beschrijving en gebruik

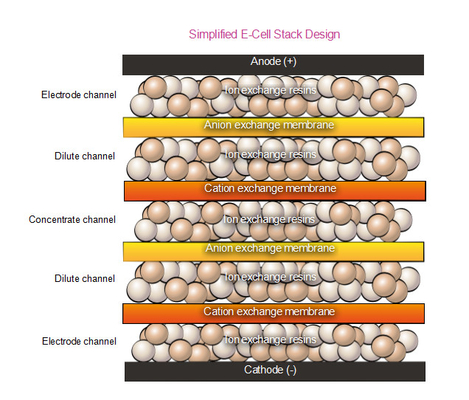

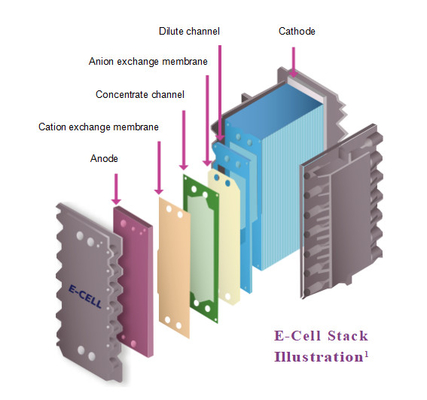

E-Cell MK-3 stacks zijn elektro-deionisatie (EDI) stacks die elektrische stroom gebruiken om omgekeerde osmose (RO) doordringen water te deioniseren en te poetsen.Het productwater van de MK-3 is op een ultra zuiver niveau dat vereist is in de meest veeleisende toepassingen van vandaag..
Typische toepassingen
• Micro-elektronica
• Energieopwekking
• Algemene industrie

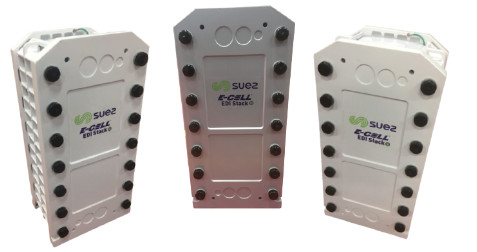

De volgende figuur toont GE, Suez en Veolia van links naar rechts (alle hetzelfde product:VeoliaEDI-module)
Typische toepassingsscenario's
Het productwater van de E-Cell-3X kan betrouwbaar worden gebruikt voor de meest veeleisende ultrazuivere watertoepassingen van vandaag, waaronder maar niet beperkt tot:
- Ultrazuiver water voor het spoelen van halfgeleiderchips, zonnepanelen en andere micro-elektronische apparaten.
- gedemineraliseerd voedingswater voor hogedrukketels in elektriciteitscentrales en andere zware industrieterreinen.
- Ultrazuiver water voor groene waterstofopwekking in elektrolysers.
Voor een gemakkelijker ontwerp en meer vertrouwen in uw EDI-applicatie bieden wij prestatievoorspellingen en garanties van E-Cell, die u kunt verkrijgen via de Winflows* software of door contact met ons op te nemen.
Kwaliteitsborging
- CE, RoHS, CSA & EAC gemarkeerd
- Geproduceerd in een ISO 9001 en ISO 14001 installatie
- Gecertificeerd door UKCA
-E-Cell-3X stacks zijn Halal gecertificeerd door de Islamitische Voedsel- en Voedingsraad van Amerika (IFANCA®)
| MK-3 Stapel Specificaties |
| Nominale Stroom |
3.4 m3/h (15 gpm) |
| Stroom Het percentage Bereik |
1.6 ️ 4.5 m3/h (7.0 ¢ 20 gpm) |
| Vervoer Gewicht |
100 kg (220 (kg) |
|
Afmetingen
(breedte x hoogte xdiepte)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Producten Water KwaliteitNotitie 1 |
| Garanties Beschikbaar |
| Resistiviteit |
≥ 16 Mohm...cm |
| Natrium |
≤ 3ppb |
| andere, van katoen (SiO2) |
Als laag als 5 ppb |
| Bor |
Als laag als 0.08 ppb |
| Typisch Verwijdering Efficiëntie |
| Natrium |
≥ 990,9% verwijdering |
| andere, van katoen (SiO2) |
Opstaan. naar 99% verwijdering |
| Bor |
Opstaan. naar 96% verwijdering |
| WerkenParameters |
| Herstel |
Opstaan. naar 96% |
| Spanning |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Inlaat Druk Notitie 2 |
≤ 6.9 bar (100 (psi) |
| Druk Laat vallen. Notitie 3 |
1.4 ¢2.8 bar (20 ¢40 (psi) |
| Voeder Water Specificaties Notitie 4 |
|
Totaal uitwisselbare anionen
(TEA als CaCO3)Noot 5
|
≤ 63.6 ppm
|
| Leidingkracht Gelijkwaardig |
≤ 109μS/cm |
| Temperatuur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
Totale hardheid
(als CaCO)3)Toelichting 6
|
≤ 1.0ppm |
| Silicium (SiO)2)Noot 7 |
≤ 1.0ppm |
| Totaal Biologisch Koolstof (TOC als C) |
≤ 0.5ppm |
| TotaalChloor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Notitie 8 |
≤ 1.0ppm |
| pH |
4 naar11 |
| Olie &Gras |
Geen detecteerbaar |
| Deeltjes Notitie 9 |
ROdoordringen |
| Oxidatie Agenten |
Geen detecteerbaar |
| Kleur Notitie 10 |
≤ 5APHA |
Vermelding:
1De werkelijke prestaties kunnen variëren afhankelijk van de omstandigheden op de locatie.Natrium- en silicaprestatiegaranties onder ontwerpomstandighedenNeem contact met ons op voor boor of andere garanties.
2De inlaatdruk wordt bepaald door de drukvereisten voor de product- en concentratestrooms, de keuze voor tegenstroom- of gelijkstroomwerking en de drukdaling van de stapel.
3. bij nominale stroom en 25°C. Zie Winflows Prediction Software om de ontwerpvoorwaarden te controleren.
4Verwijzingen naar Winflows Prediction Software en de E-Cell Stack Operating Manual om de specificaties van het toevoerwater te verifiëren onder ontwerpomstandigheden.
5. TEA (ppm als CaCO3) - Totale uitwisselbare anionen, dit vertegenwoordigt de concentratie van alle anionen in het toevoerwater, met inbegrip van de bijdragen van OH-, CO2 en SiO2.De windstromen moeten worden gebruikt om te bevestigen dat het toevoerwater TEA aanvaardbaar is onder de operationele omstandigheden van de gegeven toepassing.De in de tabel vermelde waarden worden gegeven bij minimumstroom en maximale temperatuur.
6De maximale hardheid van het voedingswater als CaCO3 van 1,0 ppm geldt alleen voor standaard tegenstroomwerking.
7Bij snelheden boven de nominale stroom wordt de toegestane silicagrens verlaagd.
8Wanneer er een garantievereiste voor silica bestaat of een garantievereiste voor resistiviteit hoger is dan 10 MOhm-cm, wordt het borinhoud in de toevoer beperkt tot 0,3 ppm als B, aangezien hogere borinhoud de prestaties kan beïnvloeden..Bij gebrek aan deze voorschriften is de grenswaarde 1,0 ppm boor.
9Omgekeerde osmose (RO) of gelijkwaardig voedingswater: RO levert voedingswater aan de EDI dat in wezen vrij is van deeltjes, colloïdale materialen,en hoog moleculair gewicht organische stof die de ionenwisselingsmedium kan vervuilenAangezien de EDI-stapel verpakte bedden van ionenwisselingsmedium bevat die niet kunnen worden teruggewassen/fluïdeerd om deeltjes te verwijderen, moet de kwaliteit van het RO-permeat worden gespecificeerd.Systemen met een open systeem tussen het RO-systeem (of een andere bron) en de E-Cell (e).bv. opslagtank, decarbonator) moet een filter direct voor de E-Cell worden geïnstalleerd om de E-Cell te beschermen tegen verontreiniging door deeltjes.een absoluut filter van 5 μm of een nominaal filter van 1 μm is aanvaardbaar.
APHA - Kleurstandaard/schaal vernoemd naar de American Public Health Association en gedefinieerd door ASTM.
