Productbeschrijving
EDI STACK
EDI is een innovatieve aanpak voor elektrode-ionisatie die de conventionele gemengde waterbehandelingstechnologie vervangt om dramatische voordelen voor uw operatie te bieden.Het modulaire stack-and-rack-ontwerp maakt.
Een marktleider in ultrazuivere en hoogzuivere watertechnologie met een resistiviteit tot 18 MOhm-cm
De E-Cell*-elektrodeionisatie (EDI) -technologie van SUEZ verwijdert restzouten en ioniserbare waterhoudende stoffen zoals kooldioxide, silica, ammoniak en boor uit uw waterbronnen.De EDI-systemen werken chemischvrijDeze systemen zijn geschikt voor verschillende toepassingen, waaronder: energieopwekking voor boilervoeding en NOx-controle, halfgeleiders, micro-elektronica,voedsel en dranken, en farmaceutische producten.
E-Cell-technologie dateert uit 1978 en SUEZ heeft sindsdien geinnoveerd om een reputatie van hoge betrouwbaarheid en prestaties te ontwikkelen, terwijl het minder energie verbruikt dan de concurrentie.
EDI-voordelen van e-cellen ten opzichte van ionenuitwisseling:
EDI vereist geen chemische regeneratiemiddelen, wat milieubewustzijn, gezondheid en veiligheid vereenvoudigt en de chemische kosten vermindert
EDI werkt continu, waardoor het risico op doorbraak van uitgeput hars tot een minimum wordt beperkt en de werkzaamheden worden vereenvoudigd door de noodzaak te elimineren om een systeem voor regeneratie offline te zetten
EDI vermindert de installatiebehoeften door een kleinere voetafdruk en een lagere hoogte te hebben dan ionenwisseling, met name wanneer ondersteunende apparatuur zoals chemische doseringssystemen wordt opgenomen
EDI heeft geen gevaarlijk afvalwater en afvalstoffen kunnen gemakkelijk worden gerecycled zonder neutralisatiesystemen die nodig zijn voor de ionenwisseling
| Specificaties |
| Brandnaam |
SUEZ E-Cell |
| Inlaatdrukbalk |
3, 1-6,9 |
| Inlaatdruk psi |
45 tot 100 |
| Aantal stapels |
1 |
| Type stapel |
MK-3 |
| Maximale temperatuur °C |
40 |
| Maximale temperatuur °F |
104 |
| Terugvordering in % |
tot 97 % |
| pH-bereik |
5 - 9 |
| Stroom m3/h |
5 |
| Stroomsnelheid gpm/ft2 |
22 |
Afmetingen / gewichten |
| Verzendingsgewicht kg |
135 |
| Verzendgewicht lbs |
298 |

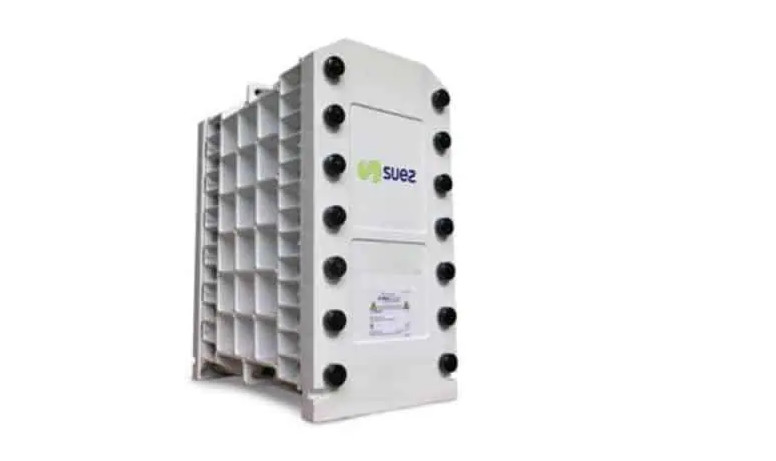

De volgende figuur toont GE, Suez en Veolia van links naar rechts (alle hetzelfde product:VeoliaEDI-module)
Typische toepassingsscenario's
Het productwater van de E-Cell-3X kan betrouwbaar worden gebruikt voor de meest veeleisende ultrazuivere watertoepassingen van vandaag, waaronder maar niet beperkt tot:
- Ultrazuiver water voor het spoelen van halfgeleiderchips, zonnepanelen en andere micro-elektronische apparaten.
- gedemineraliseerd voedingswater voor hogedrukketels in elektriciteitscentrales en andere zware industrieterreinen.
- Ultrazuiver water voor groene waterstofopwekking in elektrolysers.
Voor een gemakkelijker ontwerp en meer vertrouwen in uw EDI-applicatie bieden wij prestatievoorspellingen en garanties van E-Cell, die u kunt verkrijgen via de Winflows* software of door contact met ons op te nemen.
Kwaliteitsborging
- CE, RoHS, CSA & EAC gemarkeerd
- Geproduceerd in een ISO 9001 en ISO 14001 installatie
- Gecertificeerd door UKCA
-E-Cell-3X stacks zijn Halal gecertificeerd door de Islamitische Voedsel- en Voedingsraad van Amerika (IFANCA®)
| E-Cell-3X Stapel Specificaties |
| Nominale Stroom |
5.0 m3/h (22 gpm) |
| Stroom Het percentage Bereik |
2.3 ¢ 6.4 m3/h (10 ¢ 28 gpm) |
| Vervoer Gewicht |
165 kg (364 (kg) |
|
Afmetingen
(breedte x hoogte x diepte)
|
30 cm x 61 cm x 72 cm 12 x 24 x 29 |
| Producten Water KwaliteitNotitie 1 |
| Garanties Beschikbaar |
| Resistiviteit |
≥ 16 Mohm...cm |
| Natrium |
≤ 3ppb |
| andere, van katoen (SiO2) |
Als laag als 5ppb |
| Bor |
Als laag als 0.08 ppb |
| Typisch Verwijdering Efficiëntie |
| Natrium |
≥ 990,9% verwijdering |
| andere, van katoen (SiO2) |
Opstaan. naar 99% verwijdering |
| Bor |
Opstaan. naar 96% verwijdering |
| WerkenParameters |
| Herstel |
Opstaan. naar 97% |
| Spanning |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Inlaat Druk Notitie 2 |
≤ 6.9 bar (100 (psi) |
| Druk Laat vallen. Notitie 3 |
1.4 ¢2.8 bar (20 ¢40 (psi) |
| Voeder Water Specificaties Notitie 4 |
|
Totaal uitwisselbare anionen
(TEA als CaCO3)Noot 5
|
≤ 65 ppm
|
| Geleidbaarheidsequivalent |
≤ 112μS/cm |
| Temperatuur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Totale hardheid (als CaCO)3)Toelichting 6 |
≤ 1.0ppm |
| Silicium (SiO)2)Noot 7 |
≤ 1.0ppm |
| Totaal Biologisch Koolstof (TOC als C) |
≤ 0.5ppm |
| TotaalChloor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Notitie 8 |
≤ 1.0ppm |
| pH |
4 naar11 |
| Olie &Gras |
Geen detecteerbaar |
| Deeltjes Notitie 9 |
ROdoordringen |
| Oxidatie Agenten |
Geen detecteerbaar |
| Kleur Notitie 10 |
≤ 5APHA |
Vermelding:
1De werkelijke prestaties kunnen variëren afhankelijk van de omstandigheden op de locatie.Natrium- en silicaprestatiegaranties onder ontwerpomstandighedenNeem contact met ons op voor boor of andere garanties.
2De inlaatdruk wordt bepaald door de drukvereisten voor de product- en concentratestrooms, de keuze voor tegenstroom- of gelijkstroomwerking en de drukdaling van de stapel.
3. bij nominale stroom en 25°C. Zie Winflows Prediction Software om de ontwerpvoorwaarden te controleren.
4Verwijzingen naar Winflows Prediction Software en de E-Cell Stack Operating Manual om de specificaties van het toevoerwater te verifiëren onder ontwerpomstandigheden.
5. TEA (ppm als CaCO3) - Totale uitwisselbare anionen, dit vertegenwoordigt de concentratie van alle anionen in het toevoerwater, met inbegrip van de bijdragen van OH-, CO2 en SiO2.De windstromen moeten worden gebruikt om te bevestigen dat het toevoerwater TEA aanvaardbaar is onder de operationele omstandigheden van de gegeven toepassing.De in de tabel vermelde waarden worden gegeven bij minimumstroom en maximale temperatuur.
6De maximale hardheid van het voedingswater als CaCO3 van 1,0 ppm geldt alleen voor standaard tegenstroomwerking.
7Bij snelheden boven de nominale stroom wordt de toegestane silicagrens verlaagd.
8Wanneer er een garantievereiste voor silica bestaat of een garantievereiste voor resistiviteit hoger is dan 10 MOhm-cm, wordt het borinhoud in de toevoer beperkt tot 0,3 ppm als B, aangezien hogere borinhoud de prestaties kan beïnvloeden..Bij gebrek aan deze voorschriften is de grenswaarde 1,0 ppm boor.
9Omgekeerde osmose (RO) of gelijkwaardig voedingswater: RO levert voedingswater aan de EDI dat in wezen vrij is van deeltjes, colloïdale materialen,en hoog moleculair gewicht organische stof die de ionenwisselingsmedium kan vervuilenAangezien de EDI-stapel verpakte bedden van ionenwisselingsmedium bevat die niet kunnen worden teruggewassen/fluïdeerd om deeltjes te verwijderen, moet de kwaliteit van het RO-permeat worden gespecificeerd.Systemen met een open systeem tussen het RO-systeem (of een andere bron) en de E-Cell (e).bv. opslagtank, decarbonator) moet een filter direct voor de E-Cell worden geïnstalleerd om de E-Cell te beschermen tegen verontreiniging door deeltjes.een absoluut filter van 5 μm of een nominaal filter van 1 μm is aanvaardbaar.
APHA - Kleurstandaard/schaal vernoemd naar de American Public Health Association en gedefinieerd door ASTM.
Voor meer modellen klikt u op:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van het gebruik van de methode voor het bepalen van de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde criteria.
Voorbeelden van de prestaties van EDI-technologie met e-cell
E-Cell EDI-technologie is met succes toegepast in verschillende industrieën zoals elektriciteit, aardolie, chemie, staal, farmaceutische en elektronische industrieën.
Voor aanvraaggevallen:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de steunmaatregel.
