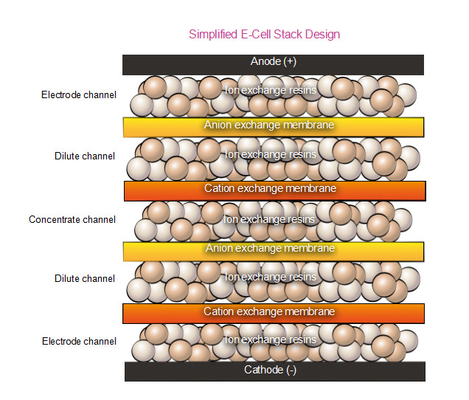

De elektrodeionisatie (EDI) -technologie van Veolia's E-Cell* verwijdert residuele zouten en ioniserbare wateren - zoals kooldioxide, silica, ammoniak en boor - uit uw waterbronnen.EDI-systemen zijn gebouwd rond het kerncomponent genaamd een EDI-stackVeolia biedt verschillende soorten E-Cell-stacks aan voor een breed scala aan toepassingen en levert ook vooraf ontworpen EDI-systemen.Ongeacht of u E-Cell stacks of een compleet systeem koopt, Veolia beschikt over de expertise, het wereldwijde bereik en de bewezen prestaties om vertrouwen te wekken in uw ultrazuivere of hoogzuivere watersystemen.
|
Specificaties
|
|
Brandnaam
|
Veolia EDI
|
|
Uitwisselbare ppm
|
36
|
|
Inlaatdrukbalk
|
6.9
|
|
Inlaatdruk psi
|
100
|
|
Maximale temperatuur °C
|
40
|
|
Maximale temperatuur °F
|
104
|
|
Drukvalbalk
|
2,4-3,4
|
|
Drukdaling psi
|
35 tot 50
|
|
Terugvordering in %
|
tot 97 %
|
|
Leidingkracht μs/cm
|
< 62
|
|
pH-bereik
|
4-11
|
|
Stroom m3/h
|
4, 2-7,8
|
|
Stroomsnelheid gpm/ft2
|
18-34 jaar
|
|
Vermogenspanning V
|
0-400 VDC
|
|
Afmetingen / gewichten
|
|
Verzendingsgewicht kg
|
165
|
|
Verzendgewicht lbs
|
364
|
|
Toepassing
|
Water voor injecties, Farmaceutisch, Laboratoriaal
|
De volgende figuur toont GE, Suez en Veolia van links naar rechts (alles hetzelfde product: MK-7 EDI Stack).

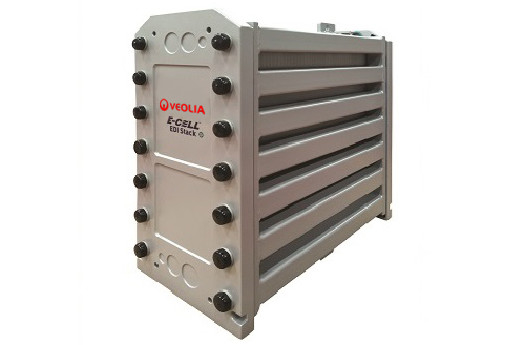

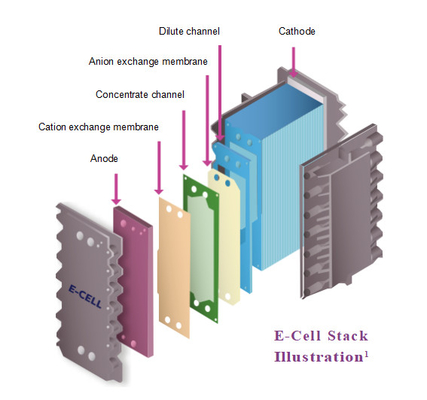

De E-Cell MK-7 Stack is ontworpen als onderdeel van de E-Cell*-productlijn voor elektrodeionisatie om:
• Gebruik elektrische stroom om ultrazuiver water te leveren voor elektriciteitsopwekking, productie van zonnepanelen en tal van andere zware industrieën.
• Het bieden van uitstekende prestaties, met zowel de hoogste normen voor productwaterkwaliteit als het laagste energieverbruik.
• Het minimaliseren van de reinigingsplicht bij hogere hardheidsniveaus van het toevoerwater door tegenstroomwerking.
• Leekbestendig, gegarandeerd.
• Werken continu en zonder bijtende stoffen of zuur voor de regeneratie van ionenwisselhars in de stapel.
• Het vereist geen zoutoplossing of concentraterecirculatie.
Het productwater van de E-Cell MK-7 kan worden vertrouwd om te voldoen aan de meest strenge ultrazuivere watertoepassingen van vandaag, waaronder:
• Demineraliseerd ketelvoedingswater voor hogedrukketels in elektriciteitscentrales en andere zware industriële locaties.
• Ultrazuiver water voor het spoelen van zonnepanelen en andere micro-elektronica.
Kwaliteitsborging
• CE, RoHS, CSA en EAS gemarkeerd.
• Gemaakt in een ISO 9001 en ISO 14001 faciliteit.
• E-Cell MK-7 stacks zijn halal gecertificeerd door de Islamic Food and Nutrition Council of America (IFANCA))
Typische toepassingen
Het productwater van de E-Cell MK-7 kan worden gebruikt voor de meest veeleisende ultrazuivere watertoepassingen van vandaag, zoals:
- gedemineraliseerd ketelvoedingswater voor hogedrukketels in elektriciteitscentrales en andere zware industrieterreinen.
- Ultrazuiver water voor het spoelen van zonnepanelen en andere micro-elektronica.
- Ultrazuiver water voor elektrolyzer groene waterstof generatie.
Kwaliteitsborging
- CE, RoHS, CSA en EAC.
- Gemaakt in een ISO 9001 en ISO 14001 faciliteit.
- Gecertificeerd met UKCA.
- De E-Cell MK-7 stacks zijn Halal gecertificeerd door de Islamitische Voedsel- en Voedingsraad van Amerika (IFANCA®).
|
E-cell MK-7 StapelSpecificaties
|
|
Nominale Stroom
|
7.0 m3/h (31 gpm)
|
|
Stroom Het percentage Bereik
|
4.2 ️ 7.8 m3/h (18 – 34 gpm)
|
|
Vervoer Gewicht
|
165 kg (364 (kg)
|
|
Afmetingen
(breedte x hoogte x diepte)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
|
Producten Water KwaliteitNotitie 1
|
|
Garanties Beschikbaar
|
|
Resistiviteit
|
≥ 16 Mohm...cm
|
|
Natrium
|
≤ 3ppb
|
|
andere, van katoen (SiO2)
|
Als laag als 5 ppb
|
|
Typisch Verwijdering Efficiëntie
|
|
Natrium
|
≥ 990,9% verwijdering
|
|
andere, van katoen (SiO2)
|
Opstaan. naar 99% verwijdering
|
|
WerkenParameters
|
|
Herstel
|
Opstaan. naar 97%
|
|
Spanning
|
0 ¢ 400 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Inlaat Druk Notitie 2
|
≤ 6.9 bar (100 (psi)
|
|
Druk Laat vallen. Notitie 3
|
2.4 ¢3.4 bar (35 ¢50 (psi)
|
|
Voeder Water Specificaties Notitie 4
|
|
Totaal uitwisselbare anionen
(TEA als CaCO3)Noot 5
|
≤ 36 ppm
|
|
Leidingkracht Gelijkwaardig
|
≤ 62μS/cm
|
|
Temperatuur
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Totale hardheid
(als CaCO)3)Toelichting 6
|
≤ 1.0ppm
|
|
Silicium (SiO)2)Noot 7
|
≤ 1.0ppm
|
|
Totaal Biologisch Koolstof (TOC als C)
|
≤ 0.5ppm
|
|
TotaalChloor
|
≤ 0.05 ppm
|
|
Fe, Mn, H2S
|
≤ 0.01 ppm
|
|
Bor Notitie 8
|
≤ 1.0ppm
|
|
pH
|
4 naar11
|
|
Olie &Gras
|
Geen detecteerbaar
|
|
Deeltjes Notitie 9
|
ROdoordringen
|
|
Oxidatie Agenten
|
Geen detecteerbaar
|
|
Kleur Notitie 10
|
≤ 5APHA
|
Vermelding:
1Referentie Winflows projectie software om de verwachte product waterkwaliteit evenals de weerstand, natrium,en silica prestatie garanties die worden aangeboden voor de ontwerpvoorwaardenVoor boron of andere garanties kunt u contact opnemen met Veolia.
2De inlaatdruk wordt bepaald door de drukvereisten voor de product- en concentratestrooms, de keuze voor tegenstroom- of gelijkstroomwerking en de drukdaling van de stapel.
3. bij nominale stroom en 25°C. Referentie Winflows projectie software om te controleren op de ontwerpomstandigheden.
4. Verwijzingen naar de Winflows-projectiesoftware en de handleiding van de eigenaar van de E-Cell Stack om de specificaties van het toevoerswater voor de ontwerpomstandigheden te controleren.
5. TEA (ppm als CaCO3) - Totaal uitwisselbaar anion, dit is de concentratie van alle anionen in het toevoerwater, inclusief de bijdragen van OH-, CO2 en SiO2.Voor het bevestigen dat het toevoerswater TEA aanvaardbaar is voor de specifieke toepassingen moet worden gebruikgemaakt van windstromen.De tabelwaarde is bij minimale stroom en maximale temperatuur.
6. 1,0 ppm als CaCO3-invoerwaterhardheidsgrenze geldt alleen voor standaard tegenstroomstroomoperaties.De toelaatbare invoerwaterhardheid daalt tot 0,1 ppm als CaCO3 bij gelijkstroomstroomoperaties.
7De toegestane silicagrens daalt boven 5 m3/h. De toegestane silicagrens daalt tot 0,5 ppm bij een hardheid van voedingswater boven 0,5 ppm als CaCO3.
8- het borongehalte wordt beperkt tot 0,3 ppm als B wanneer er een silica-garantie- of resistiviteitsgarantie-vereiste boven 10 MOhm-cm bestaat,omdat hogere boronniveaus de prestaties kunnen beïnvloedenZonder deze voorschriften bedraagt de limiet 1.0 ppm boor.
9Omgekeerde osmose (RO) of gelijkwaardig toevoerwater: RO levert EDI-toevoerwater dat vrijwel vrij is van fijnstof, colloïdaal materiaal en organische stoffen met een hoog moleculair gewicht.die ionenuitwisselingsmedium kunnen vervuilen. RO-permeatkwaliteit wordt gespecificeerd, aangezien EDI-stapels verpakte bedden bevatten van ionenwisselingsmedium dat niet kan worden teruggewassen/fluidiseerd om deeltjes te verwijderen.Systemen met een open systeem tussen een RO-systeem (of andere bron) en E-Cell (ex.. tank, decarbonator) moeten worden uitgerust met filters die direct voorafgaan aan de E-Cell, om de E-Cell te beschermen tegen verontreiniging met deeltjes.een absoluut of nominaal filter van 5 μm is aanvaardbaar.
10. APHA - kleurstandaard/kleurschaal genoemd naar de American Public Health Association en gedefinieerd door ASTM D1209.
Voor meer modellen klikt u op:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van het gebruik van de methode voor het bepalen van de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde criteria.
Voorbeelden van de prestaties van EDI-technologie met e-cell
E-Cell EDI-technologie is met succes toegepast in verschillende industrieën zoals elektriciteit, aardolie, chemie, staal, farmaceutische en elektronische industrieën.
Voor aanvraaggevallen:De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de steunmaatregel.
