E-cell-elektrodeionisatie (EDI) stacks vormen de kern van een volledig ontworpen systeem om ultrazuiver en zuiver water te produceren.geschikt voor verschillende industrieën zoals elektriciteitsopwekking, de vervaardiging van halfgeleiders, de productie van zonnepanelen, de productie van geneesmiddelen en vele andere zware industriële locaties.De door Veolia gekochte E-Cell-stacks worden doorgaans door fabrikanten van originele apparatuur (OEM's) gebruikt bij de bouw van EDI-systemen voor verschillende toepassingen en capaciteiten onder technische begeleiding van Veolia.Veolia levert ook stacks op de markt via andere middelen, onder meer rechtstreeks aan eindgebruikers om de EDI-stacks in hun bestaande systemen te vervangen.0 m3/h (31 gpm) ketel- en turbinevoedingswater voor stoomopwekking of NOx-beheersing in de energie- en algemene industrie, evenals spoelwater voor het schilderen.

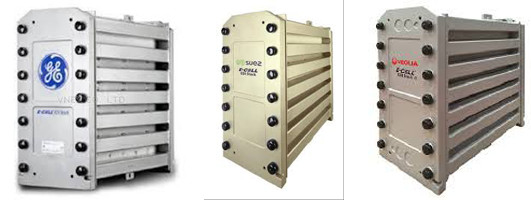

De volgende figuur toont GE, Suez en Veolia van links naar rechts (alles hetzelfde product: MK-7 EDI Stack).
Algemene beschrijving

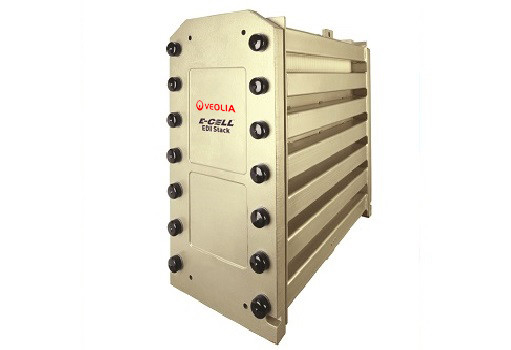

De E-Cell MK-7-stack, die deel uitmaakt van de E-Cell-productlijn voor elektrodeionisering, is ontworpen om:productie van zonnepanelen- Biedt een uitstekende prestatie, die zowel de hoogste waterkwaliteit als het laagste energieverbruik van het product omvat.- Vermindering van de reinigingsbehoeften bij hogere hardheid van het toevoerwater door tegenstroomwerking. - lekvrij zijn, wat gegarandeerd is met de standaard garantie van 3 jaar. - Continu werken en geen bijtende stoffen of zuur nodig hebben voor de regeneratie van de ionenwisselhars in de stapel.- Verplichte injectie in pekelwater of recirculatie van concentratum niet nodig.
Typische toepassingen
Het productwater van de E-Cell MK-7 kan worden gebruikt voor de meest veeleisende ultrazuivere watertoepassingen van vandaag, zoals:- gedemineraliseerd ketelvoedingswater voor hogedrukketels in elektriciteitscentrales en andere zware industriële installaties- Ultrazuiver water voor het spoelen van zonnepanelen en andere micro-elektronica.
Kwaliteitsborging
- Gecertificeerd met CE, RoHS, CSA en EAC. - Gemaakt in een ISO 9001 en ISO 14001 faciliteit.- De E-Cell MK-7 stacks zijn Halal gecertificeerd door de Islamitische Voedsel- en Voedingsraad van Amerika (IFANCA®).
| E-cell MK-7 StapelSpecificaties |
| Nominale Stroom |
7.0 m3/h (31 gpm) |
| Stroom Het percentage Bereik |
4.2 ️ 7.8 m3/h (18 – 34 gpm) |
| Vervoer Gewicht |
165 kg (364 (kg) |
|
Afmetingen
(breedte x hoogte x diepte)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
| Producten Water KwaliteitNotitie 1 |
| Garanties Beschikbaar |
| Resistiviteit |
≥ 16 Mohm...cm |
| Natrium |
≤ 3ppb |
| andere, van katoen (SiO2) |
Als laag als 5 ppb |
| Typisch Verwijdering Efficiëntie |
| Natrium |
≥ 990,9% verwijdering |
| andere, van katoen (SiO2) |
Opstaan. naar 99% verwijdering |
| WerkenParameters |
| Herstel |
Opstaan. naar 97% |
| Spanning |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Inlaat Druk Notitie 2 |
≤ 6.9 bar (100 (psi) |
| Druk Laat vallen. Notitie 3 |
2.4 ¢3.4 bar (35 ¢50 (psi) |
| Voeder Water Specificaties Notitie 4 |
|
Totaal VerwisselbaarAnionen
(TEA) als CaCO3) Notitie 5
|
≤ 36 ppm
|
| Leidingkracht Gelijkwaardig |
≤ 62μS/cm |
| Temperatuur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
TotaalHardheid
(als CaCO3) Notitie 6
|
≤ 1.0ppm |
| andere, van katoen (SiO2) Notitie 7 |
≤ 1.0ppm |
| Totaal Biologisch Koolstof (TOC als C) |
≤ 0.5ppm |
| TotaalChloor |
≤ 0.05 ppm |
| Fe, Mn, H2S |
≤ 0.01 ppm |
| Bor Notitie 8 |
≤ 1.0ppm |
| pH |
4 naar11 |
| Olie &Gras |
Geen detecteerbaar |
| Deeltjes Notitie 9 |
ROdoordringen |
| Oxidatie Agenten |
Geen detecteerbaar |
| Kleur Notitie 10 |
≤ 5APHA |
Vermelding:
1Referentie Winflows projectie software om de verwachte product waterkwaliteit evenals de weerstand, natrium,en silica prestatie garanties die worden aangeboden voor de ontwerpvoorwaardenVoor boron of andere garanties kunt u contact opnemen met Veolia.
2De inlaatdruk wordt bepaald door de drukvereisten voor de product- en concentratestrooms, de keuze voor tegenstroom- of gelijkstroomwerking en de drukdaling van de stapel.
3. bij nominale stroom en 25°C. Referentie Winflows projectie software om te controleren op de ontwerpomstandigheden.
4. Verwijzingen naar de Winflows-projectiesoftware en de handleiding van de eigenaar van de E-Cell Stack om de specificaties van het toevoerwater voor de ontwerpomstandigheden te controleren.
5. TEA (ppm als CaCO3) - Totaal uitwisselbaar anion, dit is de concentratie van alle anionen in het toevoerwater, inclusief de bijdragen van OH-, CO2 en SiO2.Voor het bevestigen dat het toevoerswater TEA aanvaardbaar is voor de specifieke toepassingen moet worden gebruikgemaakt van windstromen.De tabelwaarde is bij minimale stroom en maximale temperatuur.
6. 1,0 ppm als CaCO3-invoerwaterhardheidsgrenze geldt alleen voor standaard tegenstroomstroomoperaties.
7De toegestane silicagrens daalt boven 5 m3/h. De toegestane silicagrens daalt tot 0,5 ppm bij een hardheid van voedingswater boven 0,5 ppm als CaCO3.
8- het borongehalte in de toevoer wordt beperkt tot 0,3 ppm als B wanneer er een silica-garantie- of resistiviteitsgarantie-vereiste van meer dan 10 MOhm-cm is,omdat hogere boronniveaus de prestaties kunnen beïnvloedenZonder deze voorschriften bedraagt de limiet 1.0 ppm boor.
9Omgekeerde osmose (RO) of gelijkwaardig toevoerwater: RO levert EDI-toevoerwater dat vrijwel vrij is van fijnstof, colloïdaal materiaal en organische stoffen met een hoog moleculair gewicht.die ionenuitwisselingsmedium kunnen vervuilen. RO-permeatkwaliteit wordt gespecificeerd, aangezien EDI-stapels verpakte bedden bevatten van ionenwisselingsmedium dat niet kan worden teruggewassen/fluïdeerd om deeltjes te verwijderen.Systemen met een open systeem tussen een RO-systeem (of andere bron) en E-Cell (ex.. tank, decarbonator) moeten worden uitgerust met filters die direct voorafgaan aan de E-Cell, om de E-Cell te beschermen tegen verontreiniging met deeltjes.een absoluut of nominaal filter van 5 μm is aanvaardbaar.
10. APHA - kleurstandaard/kleurschaal genoemd naar de American Public Health Association en gedefinieerd door ASTM D1209.
De volgende zijn Veolia EDI-modules
Voorbeelden van de prestaties van EDI-technologie met e-cell
E-Cell EDI-technologie is met succes toegepast in verschillende industrieën zoals elektriciteit, aardolie, chemie, staal, farmaceutische en elektronische industrieën.
