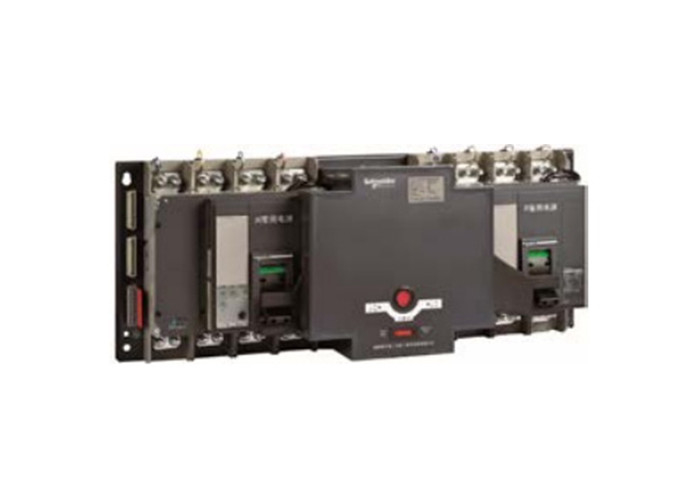

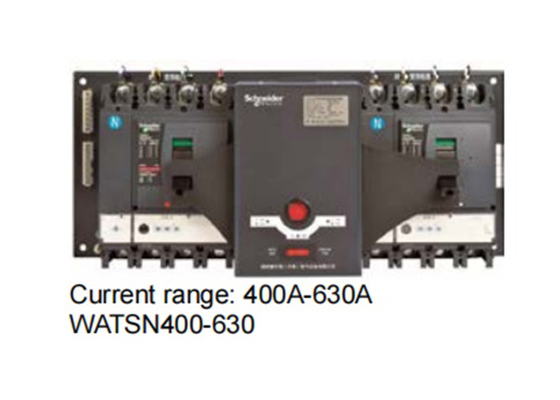

Klasse CB Automatische overdrachtschakelaar met overstroomontlading en nominale stroom WATSN-800

Model en specificatie Elektrische kenmerken bepaald volgens IEC 60947-6-1 en GB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
Aantal palen				34	3,4	34	34
Controller
Type A				■	■	■	■
Type B					■	■	■
Type D
Actiecomponent				NS-N,NS-H
Nominale stroom (A)	In			800	1000	1250	1600
Nominale isolatiespanning V)	Het			800	800	800	800
Nominale impulsstandspanning (kV)	UIMF			8	8	8	8
Nominale exploitatievoet (V)	De Europese Unie	AC50Hz		415	415	415	415
Ultieme breekkracht	Icu	AC50Hz	220/240V	50/70	50/70	50/70	50/70
(kA effectieve waarde)			380/415V	50/70	50/70	50/70	50/70
Operationeel breekvermogen	Ics	(% lcu)		75%	75%	75%	75%
Isolatiefunctie				■	■	■	■
Mechanische duurzaamheid	(S)			10000	10000	10000	10000
Elektrisch uithoudingsvermogen	(S)	AC50Hz 440V-In		5000	5000	4000	2000
Minimale tijd voor het overbrengen van contact	(**)	S		2.5	2.5	2.5	2.5
Bescherming en meting
Verwisselbare bedieningseenheid	Gemeenschappelijke afgifte (standaard)			Mic 2.0	Mic 2.0	Mic 2.0	Mic 2.0
	Gemeenschappelijke afgifte (standaard)			Mic 5.0	Mic 5.0	Mic 5.0	Mic 5.0
Installatie en aansluiting
Bevestiging / Frontverbinding van het paneel	(***)				■	■	■
Hulptoestel voor toezicht en aanwijzing
Positiefeedbacksignaal					■	■	■
Brandbeschermingsverbindingsfunctie					■	■	■
Alarmfeedbacksignaal					■	■	■









Vermelding:
Onder de besturingstypen vallen: A - terminaltype; B - basistype; D - slimme type
Frame-stroomniveaus: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Nominale stroom: afhankelijk van de verschillende frameniveaus wordt de loslaat door de gebruiker geselecteerd (bij verwijzing naar NSX/NS-sluitersample)
Aantal selecteerbare palen: 2 (alleen voor de iC65-serie), 3, 4 (alle series)
Klasse: CB - met kortsluitings- en overbelastingbescherming
Werkwijze: R - Automatische wisseling en automatisch herstel; S - Automatische wisseling zonder automatisch herstel; I - wederzijdse standby
Bijkomende functies: X-brandbeschermingsverbinding; F-feedbacksignaal; I-stroombewakingsmodule (alleen beschikbaar voor type D-controller)
Release class CB. Release met een ander beschermingsbereik kan worden geselecteerd op basis van de behoeften van de gebruiker.
*: Er zijn twee installatiemethoden beschikbaar: apparaatmontage en paneelmontage.
Voeg een aantekening toe als een paneelinstallatie vereist is.
op een paneel gemonteerde regelaars.
**: F-feedbacksignaalfunctie (inclusief positiefeedback en alarmfeedback, indien nodig met toelichting).Producten van de reeks 800-1600A bevatten standaard een groep positiefeedback en een groep alarmeringsfeedbackVoor 63A en lager stroomproducten is slechts een groep positiefeedback beschikbaar.
