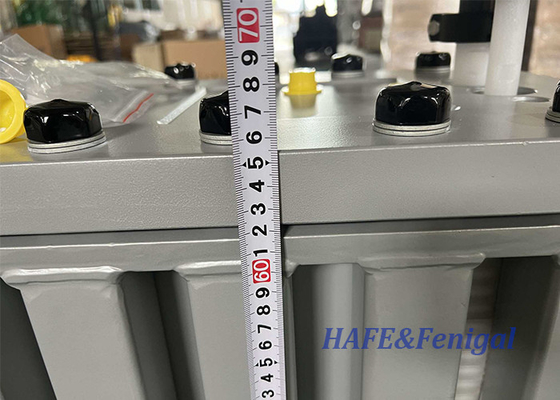

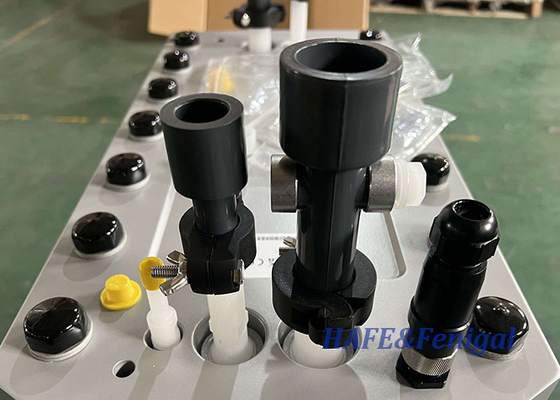

Industriële EDI-osmotische module omgekeerde osmose Ultrazuivere waterbehandeling apparatuur systeem machine E-Cell-3X
EDI maakt gebruik van zowel traditionele ionenwisselhars als ionenwisselmembraan om verontreinigende stoffen te verwijderen, inclusief diegenen die niet geladen of licht geladen zijn in het toevoerwater, zoals silica en boor.Het grootste voordeel ligt in het feit dat de EDI-technologie gelijkstroom gebruikt om verontreinigende stoffen uit het toevoerswater en via de ionenuitwisselingsmembranen in de concentratekanalen te verdrijven.De gelijkstroom splijt ook water in waterstof- en hydroxyl-ionen die als continue regenererende middelen fungeren, zodat verontreinigingen zich niet op de ionenwisselhars ophopen.EDI kan continu en voorspelbaar hoogzuiver en ultrazuiver water produceren van gelijke of betere kwaliteit dan gemengde ionenwisseling.
E-Cell*-3X is ontworpen om:
l Ultrazuiver water leveren voor industriële toepassingen, waaronder elektriciteit, halfgeleiders en algemene industrie.
l Productie van water van gemengde kwaliteit op een continue basis.
l Voor de regeneratie van ionenwisselhars in de stapel is geen bijtende stof of zuur nodig.
Ik zal lekvrij zijn, gegarandeerd.
l Het elimineren van het injecteren van pekelwater en de recirculatie van concentraten, waardoor het systeemontwerp wordt vereenvoudigd.
Typische toepassingen
L Micro-elektronica
L Energieopwekking (NOx, ketelvoeding)
L Algemene industrie

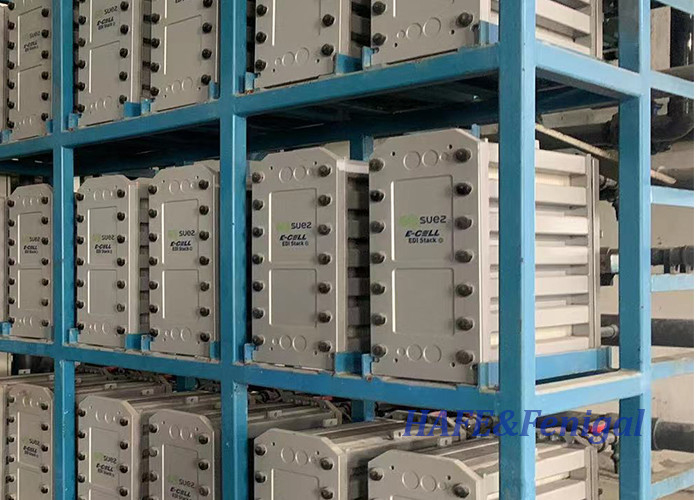

E-Cell*-3X, 1 tot en met 12 stapels
Kenmerken van het basissysteem
l ECell3X-systemen met 1 tot en met 12 stapels voor een doorstroming van 15 gpm (3,4 - 76,3 m3/h)
l Rectifier compatibel met 400VAC & 50Hz of 460VAC & 60Hz
L Individuele stackstroombewaking
l Stroom- en drukzenders, mogelijkheid tot aansluiting op SCADA-systeem
Systeemopties
Allen Bradley Micrologix PLC met Ethernet
n Inclusief Veolia 6 Color QuickPanel View HMI
l NEMA 4 Terminalbox - verwijdering van PLC & HMI en alle bedrading beëindigd bij de terminalbox
L Standaard instrumentatie
n Burkert Paddlewheel stroomsensoren op verdunde, geconcentreerde en elektrode uitlaat
n Burkert-drukzenders op alle stromen
n Burkert geleidingsvermogen analysator en sensor op Dilute Outlet
L Premium-instrumenten
n Rosemount vortex stroomzenders op verdunde en geconcentreerde uitlaat
n Burkert Paddlewheel stroom sensor op elektrode uitlaat
n Burkert-drukzenders op alle stromen
Rosemount geleidingsvermogen analysator en sensor op Dilute Outlet
L Inlaatsluiting
Standaard instrumentatie: Burkert
n Premium instrumentatie: Rosemount
l ANSI naar DIN-conversiepakketten
| Voederwaterbehoeften |
| Totaal uitwisselbare anionen |
< 25,0 ppm |
| (als CaCO3) (TEA) Inclusief CO2 berekend op basis van ECalc pH |
4 11 |
| Hardheid |
< 1,0 ppm (als CaCO3) |
| Silica (reactief) |
< 1,0 ppm |
| SDI (15 min) |
< 1 |
| TOC |
< 0,5 ppm |
| Totaal chloor |
< 0,05 ppm |
| Fe, Mn, H2S |
< 0,01 ppm |
| Operatieparameters |
| Kwaliteit van het product bij afvoer (verdund) |
> 16 MOhm-cm |
| Garantie voor Silica van het product van de verkoopplaats |
Tot < 5 ppm |
| Herstel |
Tot 95% |
| Temperatuur |
40 tot 104oF (4,4 tot 40oC) |
| Voedingsdruk |
60 tot en met 100 psi (4,1 tot en met 6,9 bar) |
| Verdunningsdrukdaling |
20 tot en met 40 psi (1,4 tot en met 2,8 bar) |
| Inlaatspanning |
460VAC 60Hz, 400VAC 50Hz |
| Bouwmateriaal en beoordelingen |
| Gelast frame |
Geverfd koolstofstaal |
| Verdunningsbuizen |
Sch. 80 PVC |
| Geconcentreerde leidingen |
Sch. 80 PVC |
| Flangen |
ANSI |
| Rectificator |
NEMA 4 |
| Controlepaneel |
NEMA 4 |
| Vermogen van het bedieningspaneel |
24VDC |
Vermelding:
1Referentie Winflows projectie software om de verwachte product waterkwaliteit evenals de weerstand, natrium,en silica prestatie garanties die worden aangeboden voor de ontwerpvoorwaardenVoor boron of andere garanties kunt u contact opnemen met Veolia.
2De inlaatdruk wordt bepaald door de drukvereisten voor de product- en concentratestromen, de keuze voor tegenstroom- of gelijkstroomwerking en de drukdaling van de stapel.
3. bij nominale stroom en 25°C. Referentie Winflows projectie software om te controleren op de ontwerpomstandigheden.
4. Verwijzingen naar de Winflows-projectiesoftware en de handleiding van de eigenaar van de E-Cell Stack om de specificaties van het toevoerwater voor de ontwerpomstandigheden te controleren.
5. TEA (ppm als CaCO3) - Totaal uitwisselbaar anion, dit is de concentratie van alle anionen in het voerwater, inclusief de bijdragen van OH-, CO2 en SiO2.Voor het bevestigen dat het toevoers water TEA aanvaardbaar is voor de specifieke toepassingen moet worden gebruikgemaakt van windstromen.De tabelwaarde is bij minimale stroom en maximale temperatuur.
6. 1,0 ppm als CaCO3-invoerwaterhardheidsgrenze geldt alleen voor standaard tegenstroomstroomoperaties.
7De toegestane silicagrens daalt tot 0,5 ppm bij een hardheid van voedingswater van meer dan 0,5 ppm als CaCO3.
8- het borongehalte in de toevoer wordt beperkt tot 0,3 ppm als B wanneer er een silica-garantie- of resistiviteitsgarantie-vereiste van meer dan 10 MOhm-cm is,omdat hogere boronniveaus de prestaties kunnen beïnvloedenZonder deze voorschriften bedraagt de limiet 1.0 ppm boor.
9Omgekeerde osmose (RO) of gelijkwaardig toevoerwater: RO levert EDI-toevoerwater dat vrijwel vrij is van fijnstof, colloïdaal materiaal en organische stoffen met een hoog moleculair gewicht.die ionenuitwisselingsmedium kunnen vervuilen. RO-permeatkwaliteit wordt gespecificeerd, aangezien EDI-stapels verpakte bedden bevatten van ionenwisselingsmedium dat niet kan worden teruggewassen/fluidiseerd om deeltjes te verwijderen.Systemen met een open systeem tussen een RO-systeem (of andere bron) en E-Cell (ex.. tank, decarbonator) moeten worden uitgerust met filters onmiddellijk voorafgaand aan de E-Cell, om de E-Cell te beschermen tegen verontreiniging met deeltjes.een absoluut of nominaal filter van 5 μm is aanvaardbaar.
10. APHA - kleurstandaard/kleurschaal genoemd naar de American Public Health Association en gedefinieerd door ASTM D1209.
