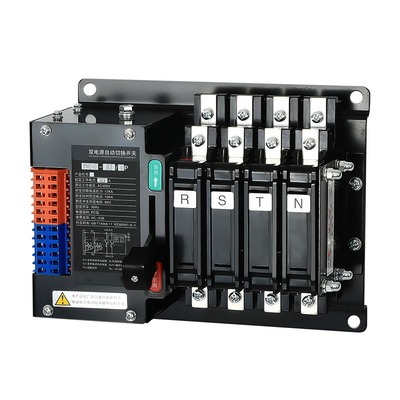

220V Klasse van PC van 100 van de de Machtsoverdracht van de Ampère de Dubbele Macht Automatische de Schakelaarats

Producteigenschappen

FMQ4G de reeks ATSE is samengesteld uit twee delen: schakelaarlichaam en omschakelingscontrole. De schakelaar wordt gedreven door solenoïderol en heeft snelle omschakelingssnelheid.

Typena is een speciale geïntegreerde ATSE, met het intelligente die controlemechanisme binnen het schakelaarlichaam in een compacte structuur wordt geïnstalleerd, zodat de gebruiker slechts de belangrijkste kring moet verbinden en dan het in gebruik kan worden gezet, dat voor de gebruiker geschikt is te verbinden.

N, C, m-type is verdeelde externe controle, worden het controlemechanisme en het schakelaarlichaam aangesloten aan een speciale kabel om de installatie en de bedrading geschikter te maken. N, C, m-type is verdeelde type externe controle, worden het controlemechanisme en het schakelaarlichaam aangesloten door een speciale kabel om de installatie en de bedrading geschikter te maken. Het integrale type en het gespleten type hebben ook de functie van het ontdekken van fout zoals overvoltage, undervoltage en tekort aan bidirectionele voeding in drie stadia, en de functie van de aanvang van en het tegenhouden van signaaloutput van generatorreeks kan als optie (ongeveer 3 secondenvertraging wanneer de belangrijkste voeding ontbreekt, en ongeveer 3 secondenvertraging wanneer de belangrijkste voeding naar normaal terugkeert) worden toegevoegd.

Hoofd technische parameters



Productcategorie	PC-automatische de overdrachtschakelaar van de klassen dubbele macht
Kaderklasse	Productcode	Kaderklasse
	NA, N, C	32A, 63A, 125A, 250A, 400A, 630A
	M	1600A
	Q	3200A
Productcode	Productcode	Werkende stroom	Eigenschappen
	Na	16A-630A	Two-section type uit één stuk, intelligent type, 250 ~ 630A met IJ-facultatieve inham
	N	16A-630A	gespleten two-section type, eindblok bedrading, 250 zelfde zij de inham facultatieve facultatief van ~ 630A
	C	16A-630A	gespleten two-section type, luchtstop bedrading, 250 dezelfde zij facultatieve inham van ~ 630A
	M	630A-1600A	gespleten two-section type
Aantal polen	2P (125A en hieronder), 3P.4P
Geschatte stroom	16A-3200A
Het werk wijze	R (standaard zelf-herhaling), S (zelf-herhaling/reserve), B (ll-manierprioriteit), Nota: fabrieks standaard zelf-herhaling
Facultatieve functies	F (net - generatie), T (mededeling)





		FMQ4G-32NA	FMQ4G-63NA	FMQ4G-125NA
Het geschatte werken huidig (a)		16,20,25,32	40,50,63	80.100.125
Geschatte controlemacht huidig (a)		5
Geschatte van korte duur weerstaat stroom (Ka)		10
De geschatte impuls weerstaat voltage (kV)		8
Gebruikscategorie		Ac-33B
	Mechanisch	20000
	Elektro	6000
Aantal polen		2P 3P 4P	2P 3P 4P	2P 3P 4P
Gewicht (kg)		4.2 4,7 5,2	4.2 4,7 5,2	5 5,5 6,5
Verrichtingscyclus (seconde/tijd)		10
