Plaats van herkomst: | China |
Merknaam: | Fenigal/OEM |
Certificering: | CE,CCC |
Modelnummer: | FMQl (PC-Rang) -100/2P/3P/4P |
Min. bestelaantal: | 1 eenheid |
---|---|
Prijs: | Negotiate |
Verpakking Details: | Standaard de uitvoerkarton |
Levertijd: | 5-8 onderhandelt de werkdagenbulkorder |
Betalingscondities: | T/T, Western Union |
Levering vermogen: | 10,000pcs/month |
Max. stroom: | 100A | Max. Voltage: | 400V |
---|---|---|---|
Pool: | 2P 3P 4P | Nominale spanning: | 220v/380/400v |
Productnaam: | Dubbel de Schakelaarats van de Machts Automatisch Overdracht | Kleur: | Wit |
Frequentie: | AC 50 Hz/60Hz | Norm: | CE/CCC |
Schakelaartijd: | <50ms> | Bedradingsmethode: | bedrading voor de raad |
Produktenclassificatie: | direct ladingstype | Eigenschap: | Betrouwbare Prestaties |
Hoog licht: | Ce-de Overdrachtschakelaar van de Opwindings Dubbele Macht,Auto de Overdrachtschakelaar van ATS voor Generator,3 de Schakelaar van de faseoverdracht |
FMQl (PC-Rang) -100/2P/3P/4P

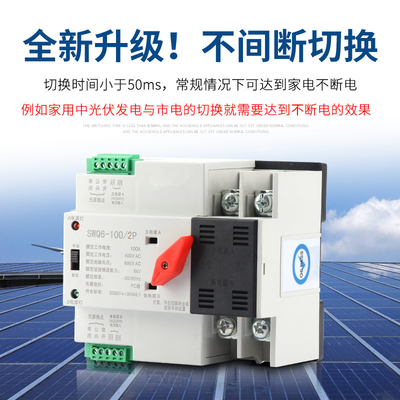

(Van de pc-Rang) automatische de overdrachtschakelaar opwindings dubbele macht
Productoverzicht
(Van de pc-Rang) automatische de overdrachtschakelaar opwindings is de dubbele macht een pas ontwikkelde miniatuur de overdrachtschakelaar van de huishoudenmacht. De schakelaar wordt hoofdzakelijk gebruikt om te testen of de belangrijkste of reservevoeding normaal is. Wanneer de normale voeding abnormaal is, zal de reservevoeding beginnen onmiddellijk te werken, waarbij de continuïteit, de betrouwbaarheid en de veiligheid van de voeding worden verzekerd. Het wordt ontworpen voor gebruik in binnenlandse op rails gemonteerde installaties, specifiek in de PZ30-distributiedoos.
ATS heeft stevige bouw, betrouwbare omschakeling, gemakkelijk installatie en onderhoud, en met lange levensuur. ATS is samengesteld uit TSE en controlemechanisme.
Volgens GB/T14048.11, Deel 6-1: Het multifunctionele Materiaal en het Mechanisme, ATS zijn het volgzaamste zwakstroommechanisme en controleapparaat.
Structurele eigenschappen
Controleapparaat: ingebouwd controlemechanisme
Productstructuur: non-stop, spoortype, hoog huidig, klein volume, structuur in twee stadia, eenvoudige, ATS-Lichaam Eigenschappen: snelle omschakelingssnelheid, laag mislukkingstarief, gemakkelijk onderhoud, betrouwbare prestaties
Bedradingsmethode: bedrading voor de raad
Omschakelingswijze: net aan net, net aan generator, PV aan nut, zelf-injectie en zelf-terugwinning
Productshell kader: 100
Productstroom: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Produktenclassificatie: direct ladingstype
Het aantal van de productpool: 2, 3, 4
Productnorm: GB/T14048.11
ATSE: PC-rang
Omschakelingstijd: 0.008sec/8ms
Uptime en installatievoorwaarden
2.1 omringende luchttemperatuur
De maximumtemperatuur zou geen 40°C moeten overschrijden, zou de minimumtemperatuur niet lager moeten zijn dan -5°C, en de gemiddelde temperatuur zou niet hoger dan 35°C binnen 24h moeten zijn.
2.2 hoogte
De hoogte van de installatieplaats niet hoger moeten zou zijn dan 2000m.
2.3 atmosferische voorwaarden
Wanneer de maximumtemperatuur 40°C bereikt, zou de relatieve vochtigheid van de installatieplaats geen 50% moeten overschrijden; wanneer de temperatuur de minimumtemperatuur -5°C is, is de relatieve vochtigheid hoger, bijvoorbeeld: de temperatuur is 25°C, is de relatieve vochtigheid 90%. wegens temperatuurveranderingen, zouden de speciale maatregelen moeten worden getroffen om de occasionele condensatie op de oppervlakte van het product te behandelen.
Structurele eigenschappen
Controleapparaat: ingebouwd controlemechanisme
Productstructuur: non-stop, spoortype, hoog huidig, klein volume, structuur in twee stadia, eenvoudige, ATS-Lichaam Eigenschappen: snelle omschakelingssnelheid, laag mislukkingstarief, gemakkelijk onderhoud, betrouwbare prestaties
Bedradingsmethode: bedrading voor de raad
Omschakelingswijze: net aan net, net aan generator, PV aan nut, zelf-injectie en zelf-terugwinning
Productshell kader: 100
Productstroom: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Produktenclassificatie: direct ladingstype
Het aantal van de productpool: 2, 3, 4
Productnorm: GB/T14048.11
ATSE: PC-rang
Omschakelingstijd: 0.008sec/8ms
2.4 verontreinigingsniveau
ATS-het verontreinigingsniveau is met GB/T14048.11 aangewezen niveau 3 in overeenstemming.
2.5 installatietype
Het installatietype van ATS is dat de categorie in overeenstemming in GB714048.il wordt gespecificeerd.
2.6 installatievoorwaarden
ATS kan verticaal in het controlekabinet of distributiekabinet worden geïnstalleerd. Zorg ervoor de installatieafstand de vereisten in overeenstemming is met.
Voorzorgsmaatregelen
3.1 hand/Autoverrichting
ATS kan de prestaties van machtsgeneratie en scheiding in kringsverrichting, maar voor handverrichting waarborgen, wegens de snelheid van machtsgeneratie en scheidings of exploitantverschillen. ATS waarborgt niet de bovengenoemde prestaties.
De bovenmatige zilveren legeringsverliezen kunnen tijdens handmachtsgeneratie en scheiding voorkomen. Daarom wanneer al macht voor inspectie en behoud van het besturingssysteem en de contacten wordt verwijderd, trek eenvoudig de selecteursschakelaar in de handpositie. In het algemeen, trek de selecteursschakelaar in de automatische positie. Wanneer manueel het werken, trek de selecteursschakelaar in de handpositie. Wanneer de handverrichting volledig is, trek de selecteursschakelaar van de handpositie in de automatische positie.
3.2 controlekring
ATS zal snel voorbijgaand actief zijn. Nadat de omzetting volledig is, zal de rol in de controlekring door de interne convertor worden losgemaakt. De rol kan normaal onder 80%-110% van de nominale spanning opereren. Het te lage voltage zal de rol om omhoog veroorzaken te verwarmen of zelfs spontaan te verbranden.
Specificatie | 100A | ||
Geschat huidig LE (A) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
Isolatievoltage Ui | AC690V.50HZ | ||
Nominale spanning Ue | AC400V, 50Hz | ||
Klasse | PC-rang: kan worden vervaardigd en worden weerstaan terwijl het produceren van kort:sluiten geen stroom | ||
Gebruikscategorie | AC-33iB | AC-31 B | |
Het meten van staaf | 2P | 3P | 4P |
Gewicht | 1.7 | 2.1 | 2.6 |
Elektro | Het leven: 2000 keer; handverrichting: 5000 keer | ||
Geschatte kort:sluiten huidige lq | 50kA | ||
Het apparaat van de kort:sluitenbescherming (zekering) | RT16-00-63A | ||
De geschatte impuls weerstaat voltage | 8kV | ||
Controlekring | Geschat controlevoltage ons: AC220V/50HZ normale exploitatievoorwaarden: 85-110% ons | ||
Hulpkring | 2 relais, elk met twee scheiden reeksen van het contactcapaciteit van de contactconvertor: AC220V/50HzLE=5y | ||
De tijd van de schakelaaromschakeling | <50ms> | ||
De tijd van de verrichtingsomschakeling | <50ms> | ||
De tijd van de terugkeeromschakeling | <50ms> | ||
Macht van tijd | <50 ms=""> |
