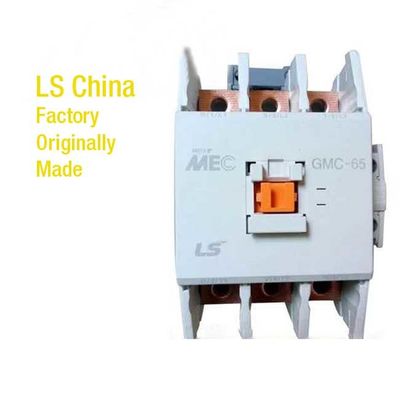

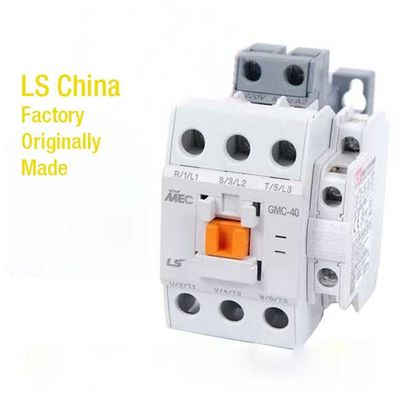

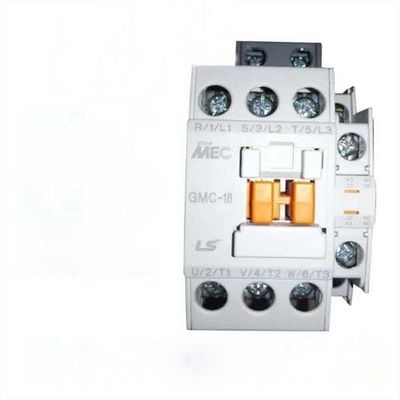

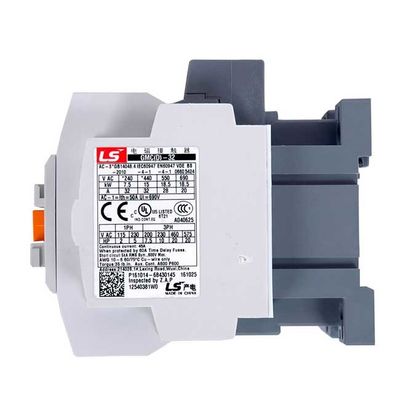

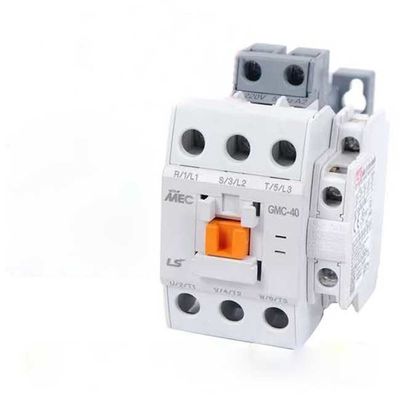

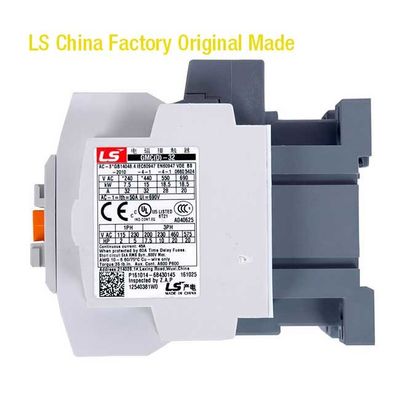

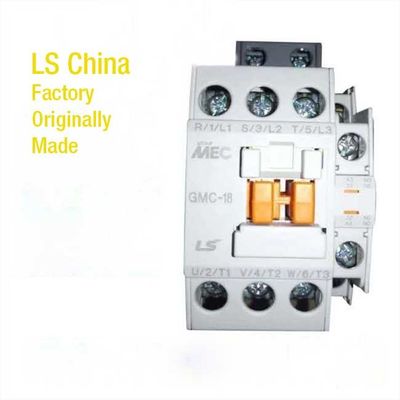

LS GMC Schakelaar 3P 4P 9A 12A 18A 32 40A 50A 65A 75A 85A ac-3 hoogst Geïntegreerde ac-1
Product Details
| De hoofdstroom van de Kringsclassificatie: | 9-85A | Elektriciteitstype: | AC, AC/DC |
|---|---|---|---|
| Het hoofdvoltage van de Kringsclassificatie: | 600V, 220V, 380V, 110V, 24V | Aantal Pool: | 3.4 |
| Fase: | 3,1Phase | frequentie: | 50/60HZ |
| Naam van het product: | Ac Ac van de Schakelaarcjx2n-d09,3 pool Schakelaar | Nominale stroom: | 85A |
| standaard: | IEC60947, EN/IEC60947-4-1 | ||
| Markeren |
ac schakelaarschakelaar,huisac schakelaar |
||
Product Description
LS GMC Schakelaar 3P, 4P 9A, 12A, 18A, 32,40A, 50A, 65A, 75A, 85A, ac-3 ac-1 Rolvoltage 24V, 110V, 230V, 380V
kenmerk
• Huidige waaier 09~85A;
• AC, gelijkstroom-controlerol is facultatief;
• De verschillende types van aanzetten zijn beschikbaar: de standaardschakelaars van het motorbegin, omkeerbare schakelaars, ster-deltaaanzetten, spaartransformatoraanzetten, enz.
• Facultatieve verbinding: boutverbinding (09~8000A);
• Productcertificatie: CCC, CE, CCS;
Voordeel
• Compacte installatie
> Vereist de stroompiekbeveiliginginstallatie geen hulpmiddelen en kan direct in de schakelaar worden opgenomen zonder meer ruimte op te nemen
> Is de omkeerbare schakelaar slechts brede 90mm, het mechanische neemt met elkaar verbinden geen extra ruimte op, vergt de installatie bijna geen tijd
> Verstrekken de aanzetcomponenten pre-getelegrafeerde modules voor snelle en gemakkelijke assemblage
• Hoogst geïntegreerd
> aan 100A-normaal open schakelaarintegratie 1/1 normaal gesloten hulpcontact
> Gelijkstroom-rol met ingebouwde tweerichtingsafschaffingsdiode
> Omkeerbare schakelaargroep met ingebouwde tweerichtingsafschaffingsdiode
• Veilig en betrouwbaar
> Worden de belangrijkste kring en de controlekring van de controle en beschermingscomponenten duidelijk onderscheiden
> Weerspiegelde contactontwerp dat veiligheidsnorm die ontmoet, 10 miljoen betrouwbare acties verzekeren
> Verhindert de beschermende dekking toevallig contact van de schakelaar
• opmerkelijke kwaliteit
> Gelijkstroom-hebben de rollen een brede waaier van controlevoltages (0.7~1.25Uc)
> Sterke aardbevingsweerstand
> lager lawaai
> Verhoogde eindsterkte
> Permanente torsie, betrouwbare installatie
> Compacte en ruimtebesparing
> Gemakkelijk te installeren, bespaart tijd
> Gemakkelijk om kosten te handhaven en te besparen
| Productreeks |
Metaal MEC
|
|---|---|
| productnaam |
AC Schakelaar
|
| producttype |
Schakelaar
|
| Product korte naam |
GMC
|
| Het gebied van de schakelaartoepassing |
Van toepassing geweest op AC ladingen met een machtsfactor groter dan of gelijk aan 0,95
De motor van de eekhoornkooi voor het inschakelen en van normaal begin |
| Gebruikscategorie |
Ac-3
Ac-1 Ac-4 |
| Aantal polen |
3P
|
| Het contactsamenstelling van de machtspool |
3 nr
|
| Geschat het werk voltage [Ue] |
Machtskring: <>
Machtskring: <> |
| Geschatte werkende stroom [d.w.z.] |
18 60 °C) <>
32 60 °C) <> |
| Motormacht (kW) |
4 kW op 220… 230 V AC 50/60 Herz (ac-3)
7,5 kW op 380… 400 V AC 50/60 Herz (ac-3) 9 kW op 415… 440 V AC 50/60 Herz (ac-3) 10 kW op 500 V AC 50/60 Herz (ac-3) 10 kW op 660… 690 V AC 50/60 Herz (ac-3) 4 kW op 400 V AC 50/60 Herz (ac-4) |
| Motormacht HP (UL/CSA) |
1 PK op 115 V AC 50/60 Herz voor 1 fasemotoren
3 PK op 230/240 V AC 50/60 Herz voor 1 fasemotoren 5 PK op 200/208 V AC 50/60 Herz voor driefasenmotoren 5 PK op… 230/240 V AC 50/60 Herz voor driefasenmotoren 10 PK op 460/480 V AC 50/60 Herz voor driefasenmotoren 15 PK op 575/600 V AC 50/60 Herz voor driefasenmotoren |
| De kenmerken van de controlelijn |
AC op 50/60 Herz
|
| Het voltage van de controlelijn |
230 V AC 50/60 Herz
|
| Hulpcontacttype |
1 GEEN + 1 NC
|
| De geschatte impuls weerstaat voltage [Uimp] |
6 kV overeenkomstig CEI 60947
|
| Overvoltagecategorie |
III
|
| Conventionele het verwarmen stroom [Ith] |
10 A <60>
32 A <60> |
| Geschat inschakelenvermogen [Irms] |
140 een AC geschikte signaalkring overeenkomstig CEI 60947-5-1
250 een geschikte het signaallijn van gelijkstroom overeenkomstig CEI 60947-5-1 300 A op toepasselijke de voedingkring van 440 V overeenkomstig CEI 60947 |
| Geschatte brekende capaciteit |
300 A op toepasselijke de voedingkring van 440 V overeenkomstig CEI 60947
|
| Geschatte van korte duur weerstaat stroom [Icw] |
145 A <40>
240 A <40> 40 A <40> 84 A <40> 100 A - 1 s voor signaalkringen 120 A - 500 lijn van het Mej. de Toepasselijke signaal 140 A - Mej. 100 voor signaalkringen |
| Zekeringen met relais worden gebruikt dat |
10 een gG Toepasselijke signaalkring overeenkomstig CEI 60947-5-1
50 gG op…<> 35 gG op…<> |
| Gemiddelde impedantie |
2.5 mΩ - Ith 32 A 50 Herz voor voedingkringen
|
| Geschat isolatievoltage [Ui] |
Machtskring: 690 V overeenkomstig CEI 60947-4-1
Machtskring: De certificatie van 600 V CSA Machtskring: De certificatie van 600 V UL Signaallijn: 690 V overeenkomstig CEI 60947-1 Signaallijn: 600 verklaarde V CSA Signaalkring: De certificatie van 600 V UL |
| Het elektroleven |
1.65 kA2.s 18 een ac-3 Ue voorwaarde <>
1 kA2.s 32 een ac-1 Ue-voorwaarde <> |
| Machtsconsumptie per pool |
2.5 W AC-1
0,8 W AC-3 |
| Veiligheidsdekking |
band
|
| Installatiemethode |
Spoorsteun
Grondplaatinstallatie |
| norm |
CSA C22.2 Nr 14
EN 60947-4-1 EN 60947-5-1 CEI 60947-4-1 CEI 60947-5-1 UL 508 |
